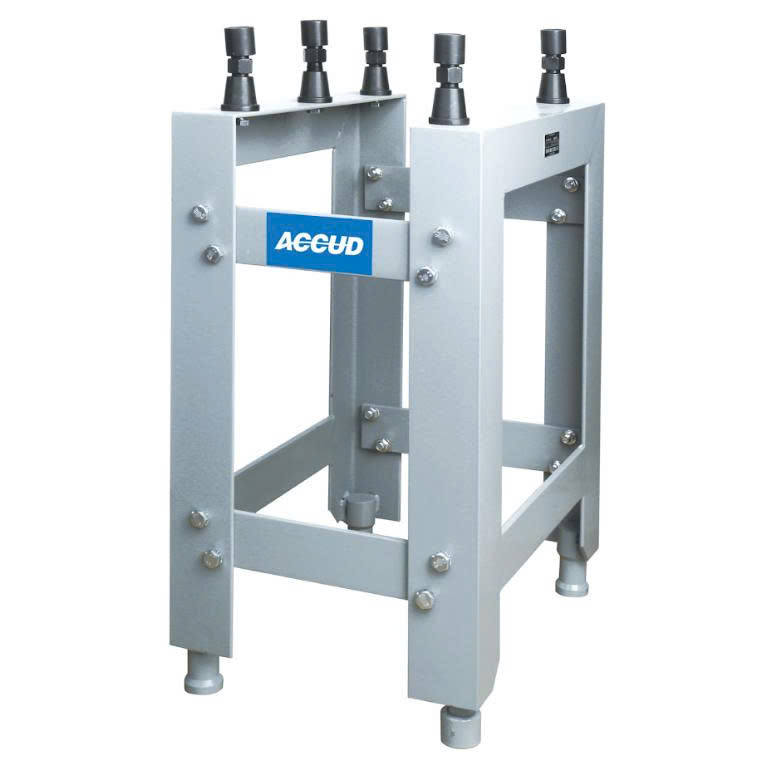

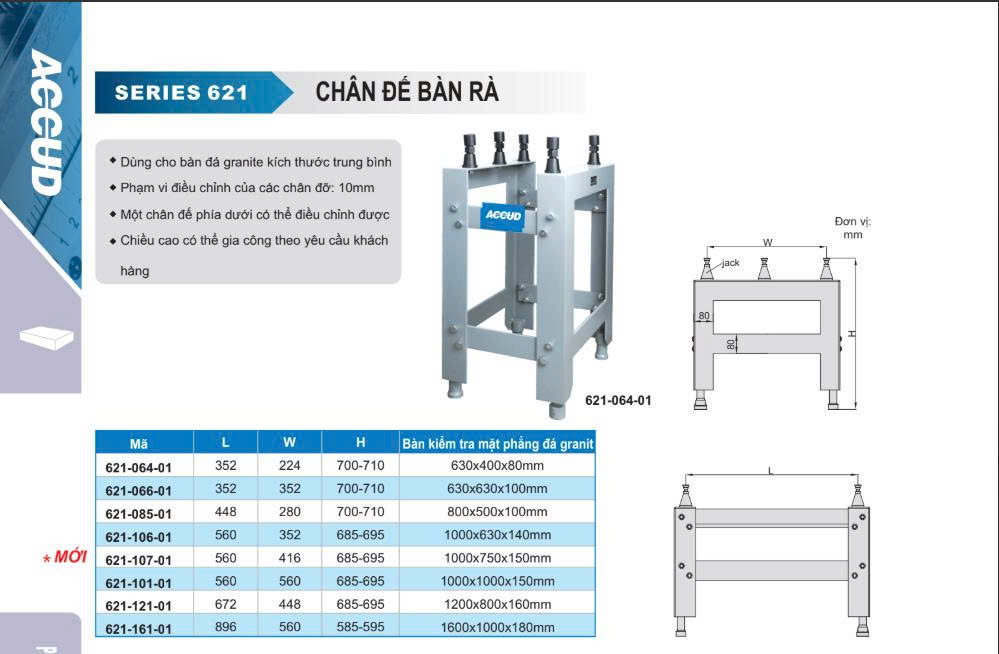

CHÂN ĐẾ BÀN RÀ ACCUD621-01
Chân đế bàn rà chuẩn (tiếng Anh: Surface Gauge Base hoặc Dial Indicator Stand) là một bộ phận quan trọng dùng trong đo kiểm cơ khí chính xác. Đây là giá đỡ cố định dùng để gắn các dụng cụ đo như đồng hồ so, thước so, hoặc các thiết bị kiểm tra khác, nhằm thực hiện các phép đo so sánh, đo độ phẳng, độ song song, độ vuông góc... trên bề mặt chuẩn.
Chân đế thường được làm bằng gang hoặc thép tôi, có khối lượng lớn và đế phẳng để đảm bảo độ ổn định cao, không bị xê dịch trong quá trình đo. Một số loại có gắn nam châm vĩnh cửu để bám chặt vào bề mặt kim loại. Cần gá của chân đế có thể điều chỉnh chiều cao, góc và hướng để đặt dụng cụ đo chính xác tại vị trí cần kiểm tra.
Công dụng của chân đế bàn rà chuẩn trong cơ khí
Giữ cố định đồng hồ so hoặc thước so trong quá trình đo kiểm: giúp thực hiện các phép đo chính xác mà không bị rung lắc.
Kiểm tra độ phẳng, độ thẳng, độ song song của chi tiết: kết hợp với bàn rà phẳng hoặc tấm granite chuẩn để xác định sai lệch hình học.
Đo độ đảo, độ lệch tâm, độ không đồng trục của trục, bạc đạn hoặc chi tiết quay.
So sánh các kích thước giữa chi tiết gia công và chuẩn đo: phục vụ kiểm tra dung sai trong quá trình sản xuất.
Cách sử dụng chân đế bàn rà chuẩn
Đặt chân đế lên bề mặt chuẩn (như bàn rà hoặc tấm granite).
Gắn đồng hồ so hoặc thước đo vào cần gá của chân đế, điều chỉnh độ cao và hướng sao cho đầu đo tiếp xúc nhẹ nhàng với bề mặt chi tiết cần đo.
Căn chỉnh kim đồng hồ về vị trí "0" tại điểm chuẩn, sau đó tiến hành rà dọc theo bề mặt hoặc chi tiết cần kiểm tra.
Quan sát độ lệch của kim để đánh giá độ sai lệch hoặc biến dạng.
Sau khi đo xong, tháo thiết bị đo, vệ sinh sạch sẽ bề mặt tiếp xúc và bảo quản chân đế ở nơi khô ráo.
