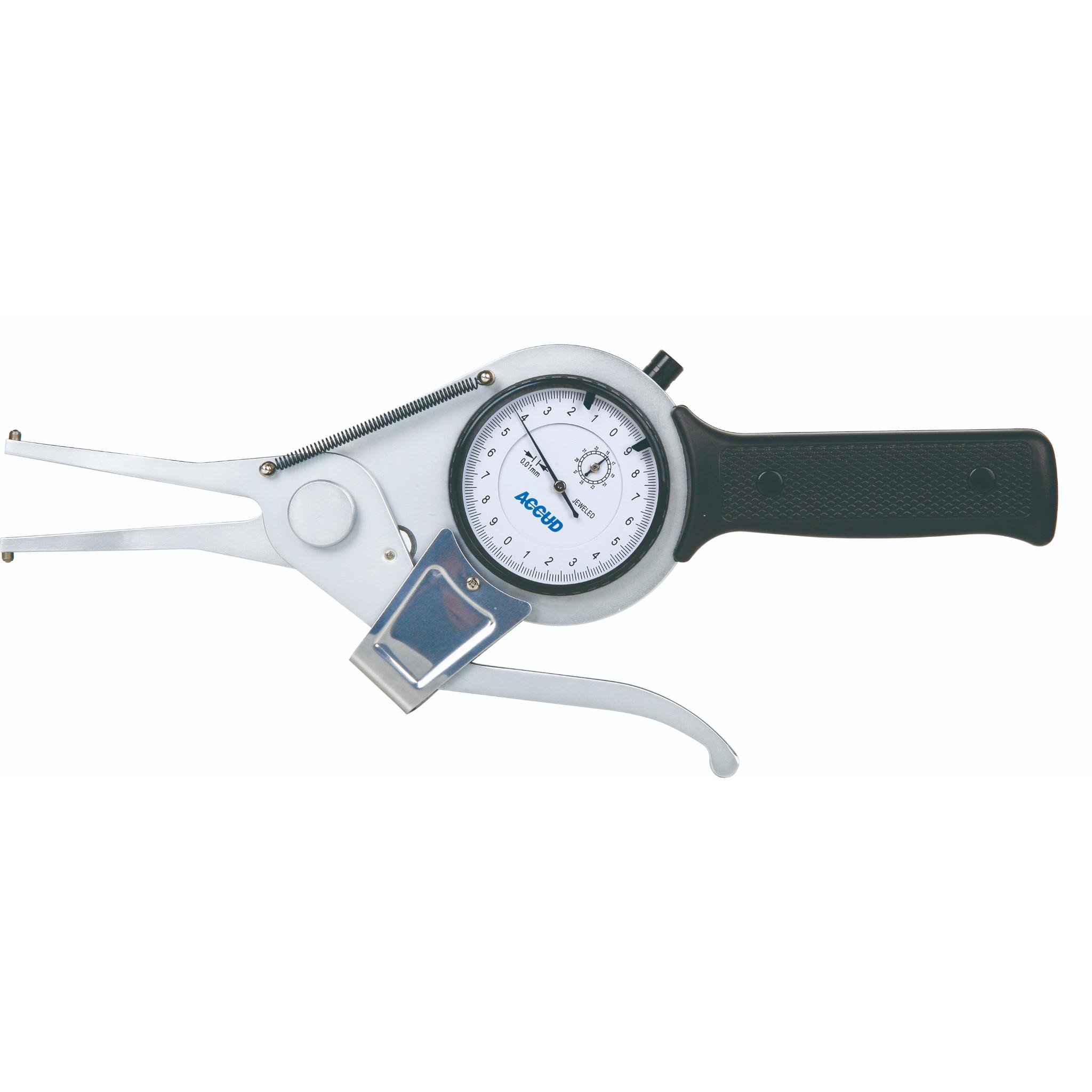

COMPA ĐỒNG HỒ ĐO TRONG ACCUD411-11

COMPA ĐỒNG HỒ ĐO TRONG ACCUD411-11

Compa đồng hồ đo trong (còn gọi là compa đồng hồ trong hoặc bore gauge trong tiếng Anh) là một dụng cụ chuyên dụng trong cơ khí chính xác, được sử dụng để đo đường kính trong của lỗ, ống, xi lanh, bạc đạn… với độ chính xác rất cao.

Công dụng chính của compa đồng hồ đo trong:

1. Đo đường kính trong của lỗ hoặc ống
   → Xác định kích thước chính xác của lỗ khoan, lỗ tiện, hoặc xi lanh để đảm bảo chúng nằm trong dung sai kỹ thuật cho phép.

2. Kiểm tra độ mòn hoặc biến dạng của lỗ
   → Dễ dàng phát hiện lỗ bị mòn không đều, méo, conic, hoặc oval (méo tròn) – thường gặp trong các chi tiết máy hoạt động lâu dài.

3. So sánh với dưỡng chuẩn (ring gauge)
   → Được dùng để so sánh trực tiếp với kích thước tiêu chuẩn (chuẩn trong), giúp kiểm tra sản phẩm có đạt yêu cầu không.

4. Hỗ trợ quá trình gia công chính xác
   → Người thợ có thể dùng compa đồng hồ trong để kiểm tra kích thước liên tục trong quá trình tiện lỗ, giúp điều chỉnh máy ngay nếu sai số xảy ra.

5. Dùng trong kiểm tra chất lượng (QC)
   → Là thiết bị không thể thiếu trong các phòng kiểm tra chất lượng của nhà máy cơ khí.

Cấu tạo cơ bản:

• Đầu đo có lò xo: tiếp xúc với thành trong của lỗ.

• Đồng hồ so: hiển thị độ lệch chính xác (thường theo đơn vị 0.01 mm hoặc 0.001 mm).

• Bộ căn chuẩn (anvil hoặc spacer): điều chỉnh theo đường kính cần đo.

Ưu điểm:

• Độ chính xác cao

• Sử dụng linh hoạt cho nhiều kích thước lỗ (với bộ căn đi kèm)

• Phát hiện nhanh sai số nhỏ
