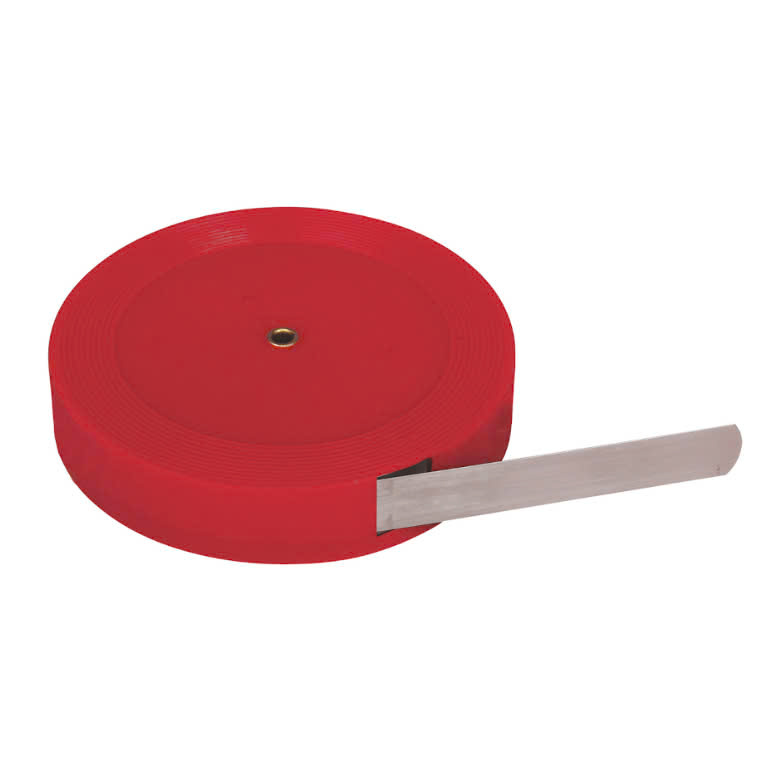

DẢI THƯỚC LÁ ACCUD916-01

DẢI THƯỚC LÁ ACCUD916-01

Thước lá (tên tiếng Anh: Feeler Gauge) là một bộ gồm nhiều lá thép mỏng có độ dày chính xác, dùng để kiểm tra khe hở nhỏ, đo khoảng cách rất nhỏ giữa hai bề mặt, hoặc dùng làm chuẩn để cân chỉnh thiết bị.

Mỗi lá có độ dày khác nhau (ví dụ: 0.02 mm, 0.05 mm, 0.10 mm...), và có thể dùng riêng lẻ hoặc ghép nhiều lá lại để đạt độ dày mong muốn.

Công dụng của thước lá trong cơ khí CNC

1. Đo khe hở giữa hai bề mặt

• Dùng để đo khe hở giữa các chi tiết máy như:

  • Khe hở giữa trục và ổ trục

  • Khe hở giữa dao cắt và chi tiết

  • Khe hở dẫn hướng máy CNC (ray trượt, vít me...)

2. Cân chỉnh máy móc CNC

• Thước lá được dùng để canh chỉnh độ phẳng, song song hoặc vuông góc giữa các thành phần như:

  • Bàn máy với trục chính

  • Đầu dao và chi tiết gá

  • Gá đặt thiết bị trên máy phay, tiện, mài CNC

3. Kiểm tra độ chính xác và độ phẳng

• Dùng kết hợp với thước thẳng hoặc thước thủy, thước lá giúp kiểm tra:

  • Độ phẳng của mặt chuẩn

  • Độ vênh của chi tiết gia công

  • Độ đồng đều trong lắp ráp

4. Làm chuẩn để hiệu chuẩn và đo lường

• Thước lá có thể được dùng làm chuẩn độ dày để thiết lập các thiết bị đo hoặc dụng cụ cắt.

• Gọn nhẹ, dễ mang theo

• Độ chính xác cao, thường đến ±0.01 mm

• Có thể ghép nhiều lá lại để tạo độ dày cần thiết

Cấu tạo phổ biến:

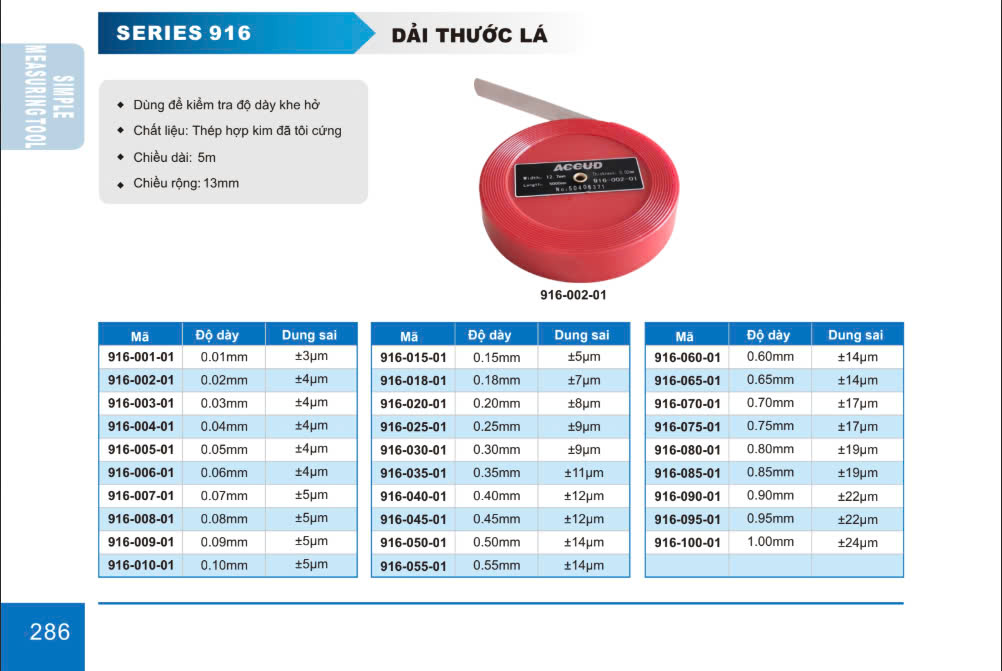

• Bộ thước thường gồm từ 10 đến 30 lá, độ dày từ 0.02 mm đến 1.00 mm

• Chất liệu: thép không gỉ (inox), đôi khi phủ chống rỉ
