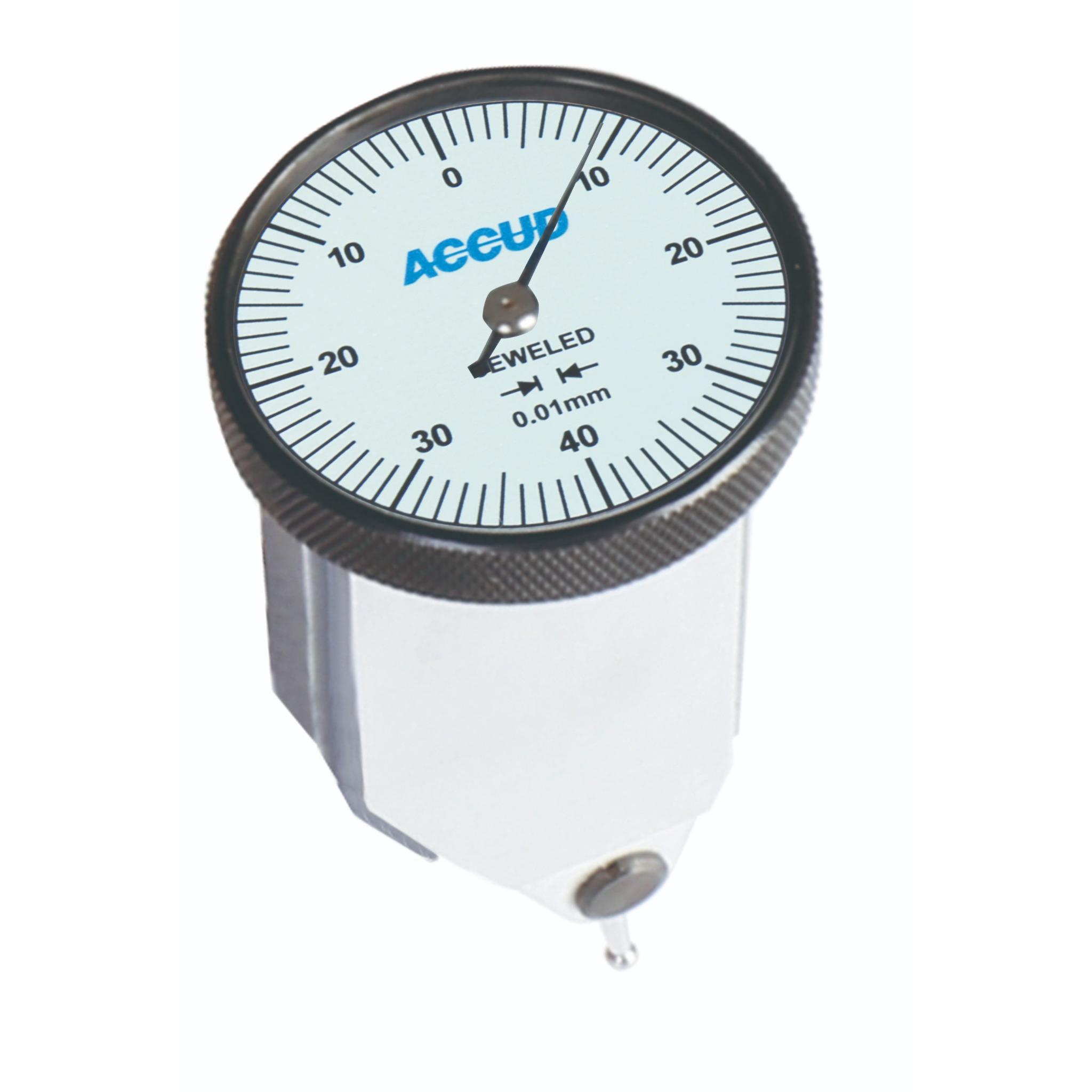

ĐỒNG HỒ SO CHÂN GẬP KIỂU ĐẨY SAU ACCUD264-11

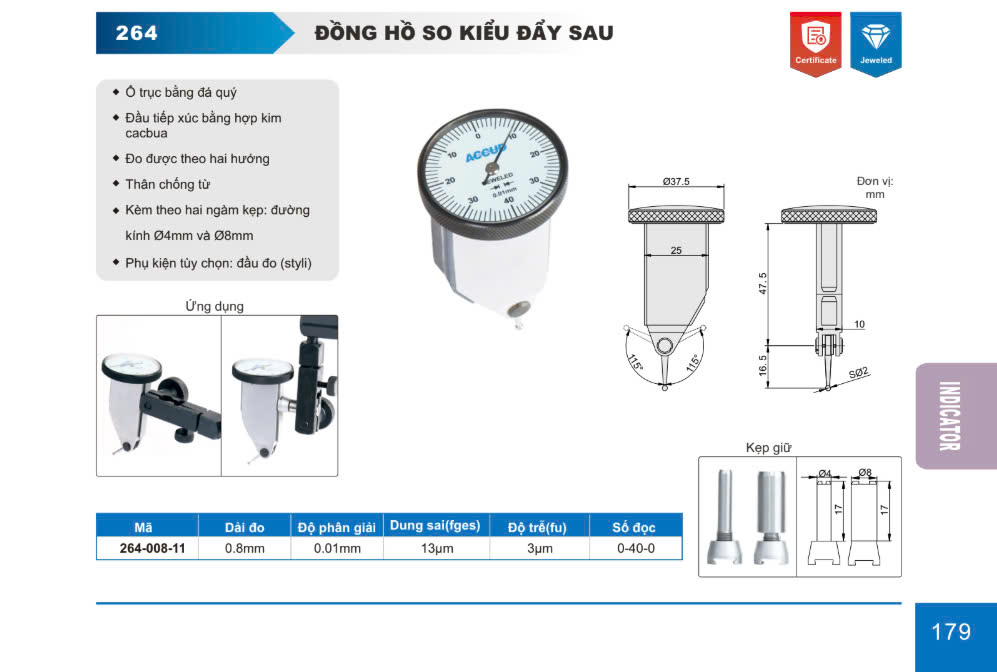

ĐỒNG HỒ SO CHÂN GẬP ACCUD264-11

Đồng hồ so chân gập (còn gọi là đồng hồ so kiểu đòn gập hay tiếng Anh là Lever Dial Indicator hoặc Test Indicator) là một loại đồng hồ so đặc biệt dùng trong cơ khí chính xác, có cấu trúc nhỏ gọn và phần đầu đo dạng cần gạt (gập) giúp đo tại những vị trí hẹp hoặc khó tiếp cận.

1. ---

   Công dụng chính của đồng hồ so chân gập trong cơ khí:

   1. Đo độ đảo mặt đầu hoặc mặt bên của chi tiết quay:
      Giúp kiểm tra độ đảo trục, kiểm tra độ lệch tâm của phôi khi gá trên máy tiện, máy mài…

   2. Kiểm tra độ song song, vuông góc của các bề mặt:
      Thường dùng khi căn chỉnh phôi trên bàn máy phay, máy mài để đảm bảo bề mặt làm việc thẳng hàng với trục chính.

   3. So sánh độ cao, độ nghiêng của các chi tiết nhỏ:
      Giúp kiểm tra nhanh độ cao tương đối giữa hai bề mặt trong gá lắp khuôn, cơ cấu máy.

   4. Đo và canh chỉnh các chi tiết trong không gian hẹp:
      Vì đầu đo chân gập có thể nghiêng và tiếp xúc ở nhiều góc độ, nên phù hợp để đo các bề mặt khó tiếp cận, hẹp hoặc có cấu trúc phức tạp.

   5. Ứng dụng phổ biến trong máy tiện, máy phay, máy EDM, máy CNC, và gá lắp khuôn mẫu.

   ---

   Ưu điểm nổi bật:

   • Kích thước nhỏ gọn, dễ tiếp cận các vị trí hẹp.

   • Phản ứng nhanh và chính xác với độ dịch chuyển nhỏ.

   • Dễ sử dụng khi cần đo mặt bên, đo cạnh, nơi đồng hồ so trục thẳng không đo được.

   ---

    Lưu ý:

   • Phạm vi đo của đồng hồ chân gập thường nhỏ (vài trăm micron), nhưng độ chính xác rất cao.

   • Thích hợp để kiểm tra, hiệu chỉnh, không phù hợp để đo kích thước tuyệt đối như thước cặp.
