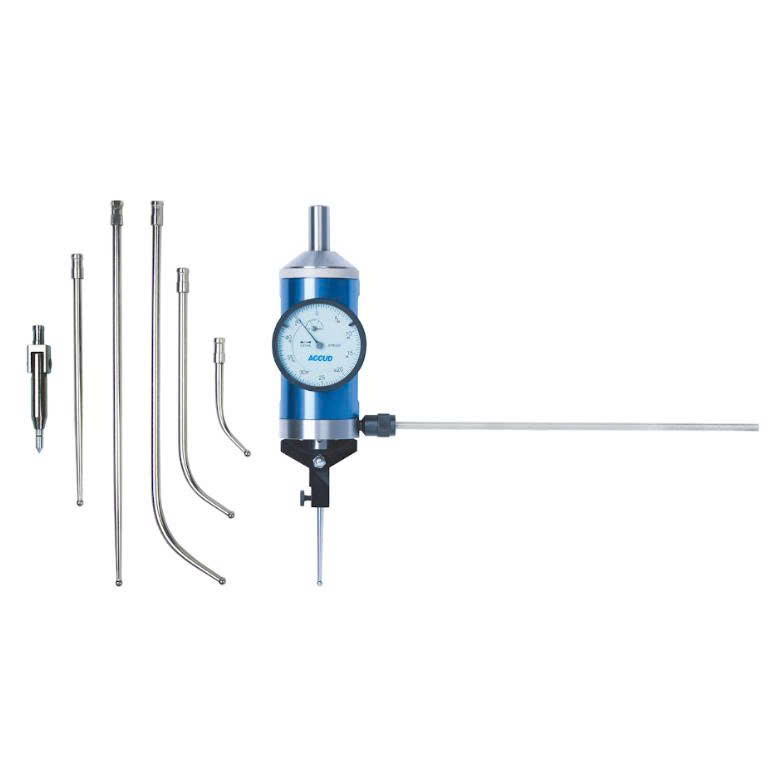

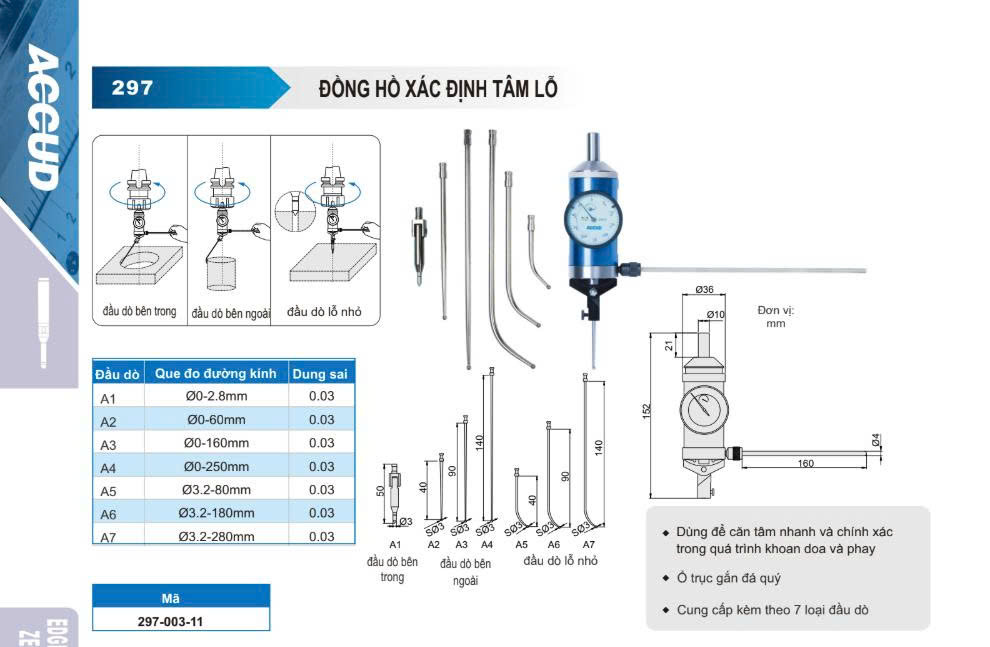

ĐỒNG HỒ XÁC ĐỊNH TÂM LỖ ACCUD297-11
Đồng hồ xác định tâm lỗ (tiếng Anh: Centering Indicator hoặc Co-Axial Indicator) là một dụng cụ đo chuyên dùng để xác định chính xác vị trí tâm của lỗ, trục hoặc chi tiết tròn trên máy gia công như máy tiện, máy phay, đặc biệt trong giai đoạn gá đặt chi tiết trước khi gia công.
Đồng hồ này hoạt động dựa trên nguyên lý truyền động qua các cơ cấu cơ khí từ đầu đo đến kim chỉ thị. Khi đầu đo tiếp xúc với thành lỗ hoặc bề mặt tròn, kim sẽ dao động. Người sử dụng điều chỉnh vị trí chi tiết hoặc bàn máy cho đến khi kim đứng yên – tức là đầu đo luôn tiếp xúc đều quanh chu vi, chứng tỏ đã tìm đúng tâm lỗ.
Công dụng của đồng hồ xác định tâm lỗ trong cơ khí
Xác định nhanh và chính xác vị trí tâm của lỗ, lỗ bậc, bạc dẫn hướng hoặc trục.
Gá chi tiết đúng tâm trên bàn máy tiện, máy phay, máy khoan, giúp quá trình gia công chính xác hơn.
Căn chỉnh chi tiết với trục chính máy để đảm bảo sự đồng tâm trong quá trình cắt gọt.
Hỗ trợ gia công lỗ đồng tâm, các chi tiết quay hoặc chi tiết yêu cầu cao về độ chính xác hình học.
Tiết kiệm thời gian và nâng cao độ chính xác so với các phương pháp xác định tâm thủ công.
Cách sử dụng đồng hồ xác định tâm lỗ
Gắn đồng hồ xác định tâm vào đầu trục chính của máy tiện hoặc máy phay thông qua đầu côn hoặc đầu kẹp phù hợp.
Đưa đầu đo vào bên trong thành lỗ hoặc tiếp xúc với mặt tròn cần xác định tâm.Khởi động trục chính quay chậm (nếu dùng đồng hồ loại quay) hoặc quay tay nhẹ (nếu là loại cơ học).
Quan sát kim đồng hồ: nếu kim dao động nhiều, tức là chưa vào tâm.
Điều chỉnh vị trí chi tiết hoặc bàn máy cho đến khi kim dao động ít nhất hoặc đứng yên – đó là vị trí đúng tâm.Khi kim ổn định, khóa bàn máy và bắt đầu quá trình gia công.
Sau khi sử dụng, tháo đồng hồ và bảo quản ở nơi khô ráo, tránh va đập để duy trì độ chính xác.
