DƯỠNG KIỂM REN TRONG ACCUD543-01

DƯỠNG KIỂM REN TRONG ACCUD543-01

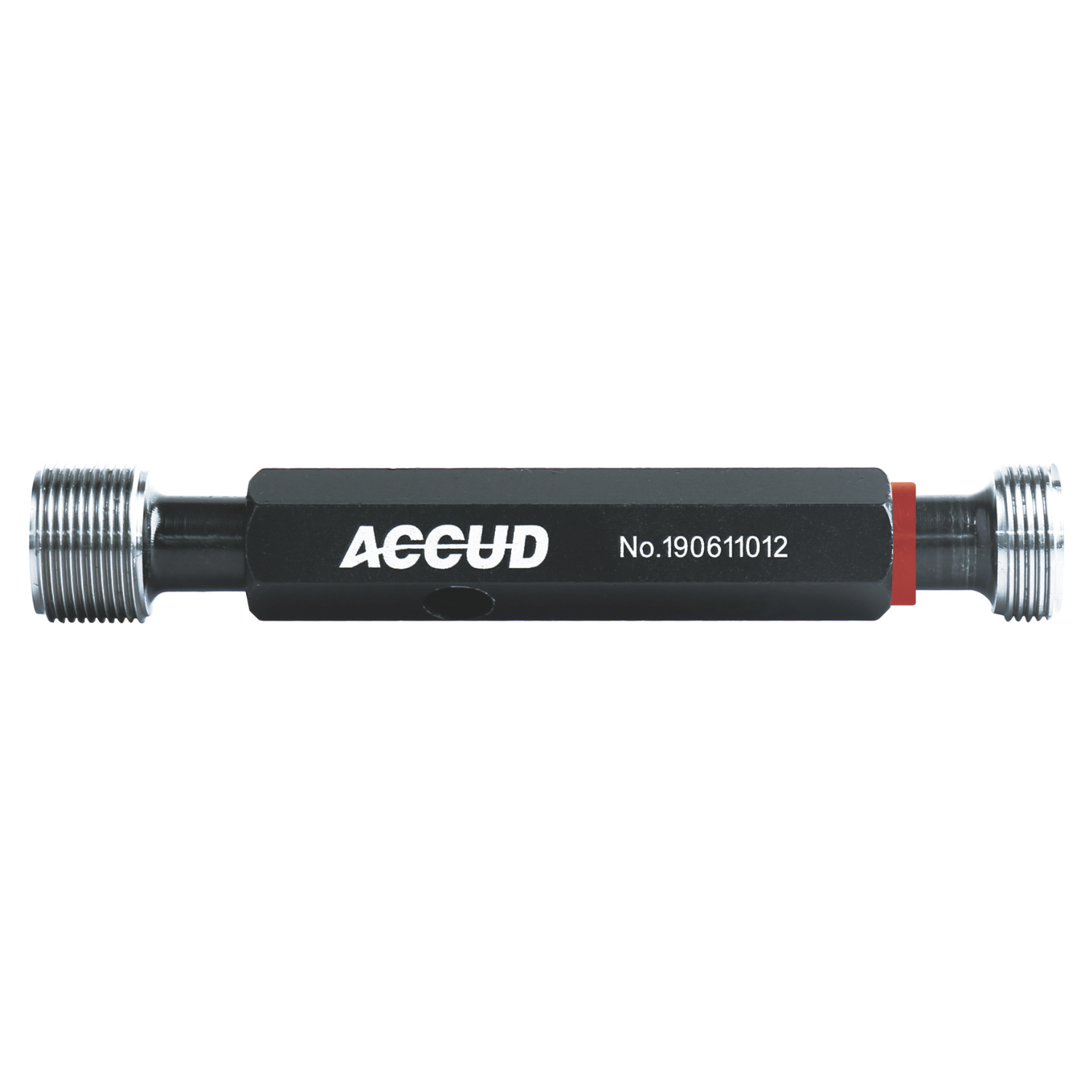

Dưỡng kiểm ren trong (tiếng Anh: Thread Plug Gauge) là dụng cụ đo kiểm không trực tiếp, dùng để kiểm tra độ chính xác của ren trong (như lỗ ren, đai ốc, chi tiết ren lắp trong...) theo tiêu chuẩn kỹ thuật.

Công dụng chính:

1. Kiểm tra nhanh ren trong có đạt chuẩn không

• Dưỡng ren trong dùng để kiểm tra:

  • Bước ren

  • Đường kính danh nghĩa

  • Biên dạng và độ sâu của ren

• Không cần đọc trị số cụ thể, chỉ cần biết ren có đạt yêu cầu dung sai kỹ thuật hay không.

• 2.  Áp dụng nguyên lý Go / No-Go

Dưỡng gồm hai đầu (hoặc hai cây dưỡng riêng):

• Đầu Go (đi qua):

  • Có kích thước và bước ren theo giới hạn dưới của dung sai

  • Phải vặn lọt hoàn toàn vào lỗ ren → chứng tỏ lỗ đạt kích thước nhỏ nhất cho phép

• Đầu No-Go (không đi):

  • Có kích thước theo giới hạn trên của dung sai

  • Không được vặn lọt vào lỗ ren → đảm bảo lỗ không quá rộng hoặc ren không quá nông

Nếu Go vào được và No-Go không vào → Lỗ ren đạt tiêu chuẩn
Nếu cả hai cùng vào hoặc cùng không vào → Lỗ ren bị lỗi

3.  Tăng tốc độ kiểm tra trong sản xuất hàng loạt

• Không cần dùng panme hay thước đo → kiểm tra nhanh, chính xác và dễ thao tác, đặc biệt phù hợp trong quy trình kiểm tra công nghiệp hàng loạt.

• 4. Đảm bảo chất lượng lắp ghép

• Giúp kiểm tra khả năng lắp ghép của đai ốc, lỗ ren với trục ren hoặc bu lông → tránh sự cố trong quá trình lắp ráp hoặc sử dụng sản phẩm.

• Ứng dụng thực tế:

• Kiểm tra lỗ ren trong chi tiết máy

• Kiểm tra ren của đai ốc, lỗ bắt vít, linh kiện kỹ thuật

• Trong ngành ô tô, cơ khí chính xác, thiết bị y tế, điện tử...
