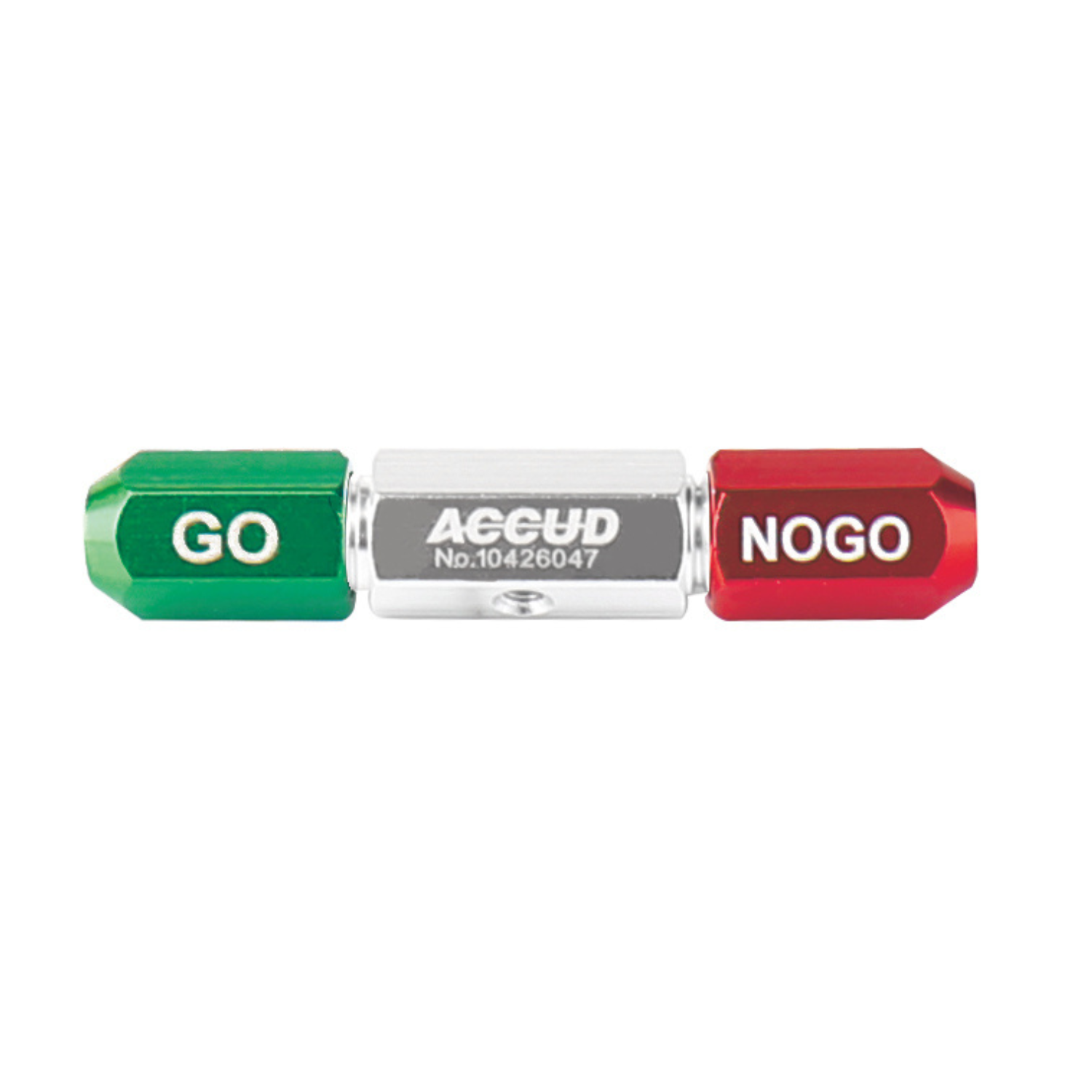

DƯỠNG TRỤ ĐO LỖ ACCUD521-11
Dưỡng trụ đo lỗ (tiếng Anh: Cylindrical Plug Gauge) là một dạng dưỡng kiểm dùng phổ biến trong ngành cơ khí chính xác để kiểm tra đường kính bên trong của lỗ sau khi gia công.
Công dụng của dưỡng trụ đo lỗ trong cơ khí:
1. Kiểm tra kích thước lỗ theo dung sai cho phép
-
Dưỡng trụ có đường kính chính xác theo các mức dung sai nhất định.
-
Giúp xác định lỗ đã được gia công đúng kích thước thiết kế chưa, thường áp dụng cho lỗ trơn, không ren.
2. Ứng dụng nguyên tắc Go/No-Go
Nếu lỗ lọt đầu Go nhưng không lọt đầu No-Go, chi tiết đạt tiêu chuẩn.
Nếu cả hai đầu cùng lọt hoặc cùng không lọt → chi tiết bị lỗi.
3. Đảm bảo độ chính xác trong gia công
-
Được dùng để kiểm tra nhanh trong quá trình sản xuất, đảm bảo sản phẩm tuân thủ đúng thiết kế kỹ thuật.
-
Loại bỏ sai sót về kích thước trước khi sản phẩm đi vào lắp ráp hoặc sử dụng.
4. Tăng tốc độ và hiệu quả kiểm tra
-
So với các thiết bị đo như panme trong, đồng hồ so,... thì dưỡng trụ nhanh chóng hơn, dễ dùng hơn, đặc biệt hữu ích trong kiểm tra hàng loạt.
5. Tiết kiệm chi phí đào tạo và kiểm tra
-
Dễ sử dụng, không đòi hỏi người kiểm phải có kỹ năng đo lường cao.
-
Phù hợp với công nhân trong dây chuyền sản xuất.
Ứng dụng thực tế:
-
Trong gia công cơ khí chính xác: kiểm tra lỗ bạc đạn, lỗ lắp trục, lỗ bu lông, lỗ dẫn hướng...
-
Trong công nghiệp chế tạo ô tô, máy móc, khuôn mẫu, thiết bị công nghiệp nặng.
Ghi chú khi sử dụng:
-
Dưỡng trụ cần được bảo quản và hiệu chuẩn định kỳ để duy trì độ chính xác.
-
Vật liệu thường là thép hợp kim đã tôi cứng, chống mài mòn cao.
-
Có thể có lớp phủ chống gỉ (như chrome, oxit đen).
