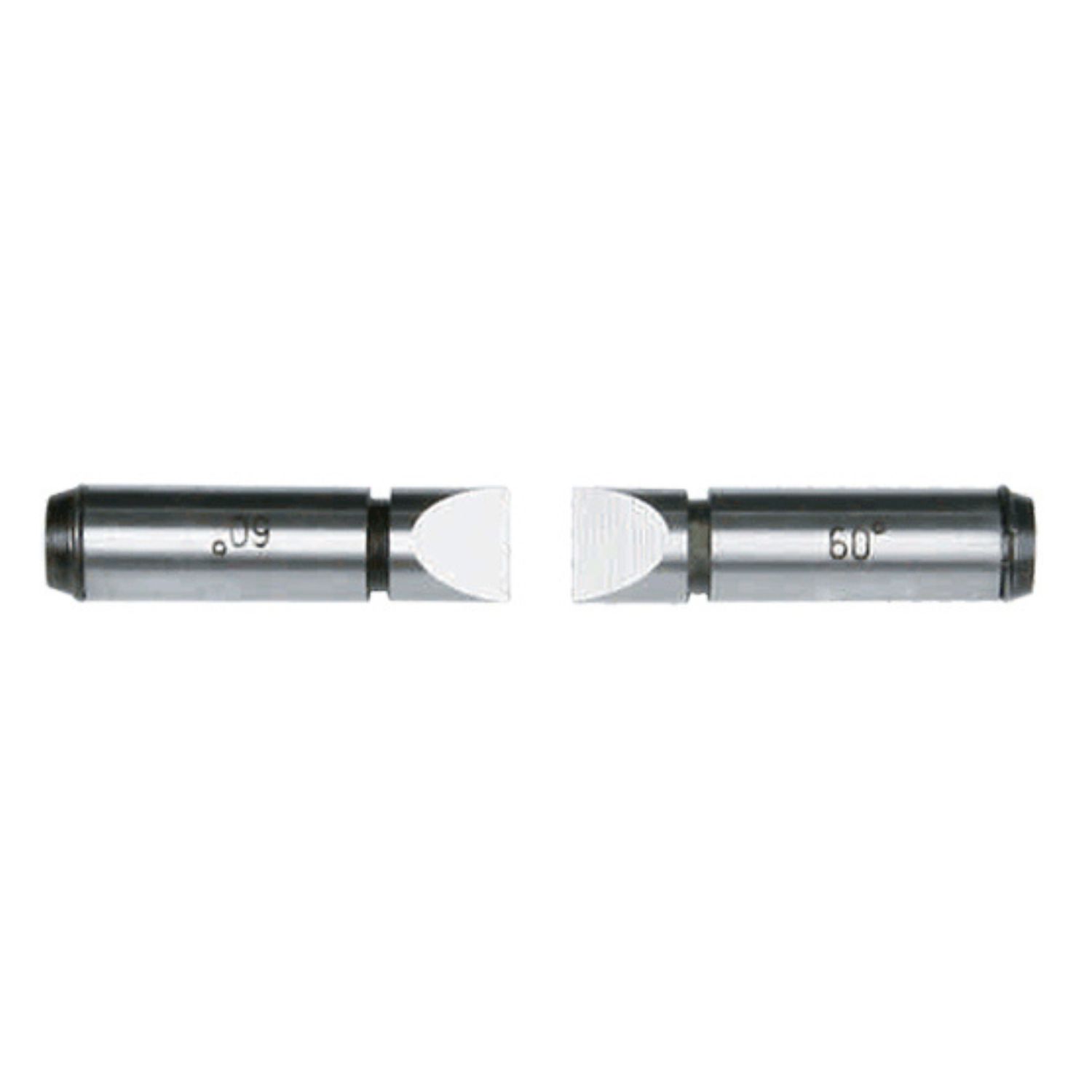

MŨI ĐO PANME ĐA NĂNG ACCUD301-11
-
MŨI ĐO PANME ĐA NĂNG LÀ GÌ
Là các đầu đo (Anvils/Tips) có thể tháo rời và thay thế với nhiều hình dạng khác nhau để lắp vào một thân thước panme chuyên dụng
Thay vì sử dụng mặt phẳng cố định, hệ thống mũi đo này cho phép biến đổi hình học của điểm tiếp xúc để phù hợp với đặc thù của bề mặt cần đo
Mỗi cặp mũi đo thường được thiết kế theo cặp đối xứng hoặc kết hợp (như một đầu nhọn, một đầu bằng) để đo các kích thước đặc biệt
Đây là thành phần cốt lõi tạo nên sự linh hoạt cho dòng panme vạn năng trong các xưởng cơ khí chính xác
-
ỨNG DỤNG TRONG LĨNH VỰC CƠ KHÍ
Đo đường kính trung bình của ren hoặc bước ren bằng cách sử dụng các mũi đo dạng hình chữ V và hình nón
Kiểm tra độ dày vách ống hoặc các bề mặt cong bằng cách lắp mũi đo dạng hình cầu (Ball tips)
Đo khoảng cách pháp tuyến chung của bánh răng hoặc các chi tiết dạng đĩa bằng mũi đo dạng đĩa phẳng (Disk tips)
Xác định kích thước các rãnh hẹp, rãnh then hoặc các vị trí hốc sâu bằng mũi đo dạng dẹt (Blade tips) hoặc đầu kim (Point tips)
Đo các chi tiết có hình dạng không quy luật mà các loại panme tiêu chuẩn không thể tiếp cận được bề mặt chuẩn
-
ƯU ĐIỂM NỔI BẬT
Khả năng tùy biến cực cao giúp một chiếc thước duy nhất có thể thực hiện hàng chục kiểu đo khác nhau
Độ chính xác tương đương với các dòng panme chuyên dụng nhờ cơ cấu lắp ghép ren hoặc khớp kẹp được gia công cực kỳ chính xác
Tiết kiệm diện tích lưu trữ và quản lý dụng cụ đo do không phải mua quá nhiều loại thước rời
Bề mặt tiếp xúc của các mũi đo thường được tôi cứng hoặc phủ lớp Carbide giúp chống mài mòn sau nhiều lần thay thế
Dễ dàng thay mới khi một đầu đo bị hỏng hoặc mòn mà không cần phải thay toàn bộ thước
-
CẤU TẠO
Chuôi mũi đo (Shank) là phần được gia công với dung sai lắp ghép cực nhỏ để cắm vào trục đo hoặc đe của panme
Đầu làm việc (Measuring Face) được tạo hình theo các tiêu chuẩn như dạng phẳng, dạng cầu, dạng đĩa hoặc dạng ren
Cơ cấu định vị (Fixing Mechanism) thường là vòng đệm cao su hoặc vít hãm để giữ mũi đo không bị xoay hay rơi ra khi làm việc
Vật liệu chế tạo thường là thép hợp kim cao cấp hoặc Carbide để đảm bảo độ cứng vững khi ép vào chi tiết
Hộp đựng chia ngăn giúp tổ chức và bảo quản các cặp mũi đo theo từng nhóm chức năng và kích thước
-
LƯU Ý KHI SỬ DỤNG
Phải vệ sinh tuyệt đối sạch sẽ lỗ lắp trên thước và chuôi mũi đo vì chỉ một vết bẩn nhỏ cũng gây sai số tích lũy lớn
Bắt buộc phải thực hiện thao tác thiết lập lại điểm không (Zero Setting) bằng thanh mẫu tương ứng sau mỗi lần thay cặp mũi đo mới
Khi lắp các mũi đo dạng đĩa hoặc dạng dẹt, cần đảm bảo chúng được căn chỉnh song song hoặc vuông góc đúng theo phương đo
Sử dụng lực vặn nhẹ nhàng khi lắp, không dùng kìm để siết quá mạnh làm biến dạng khớp nối hoặc hỏng ren của thước
Luôn bảo quản mũi đo trong hộp sau khi dùng, tránh để các mũi đo va chạm trực tiếp với nhau làm mẻ đầu hợp kim
Kiểm tra độ mòn của đầu mũi đo định kỳ bằng cách đo các mẫu chuẩn để bù trừ sai số hoặc thay thế kịp thời
