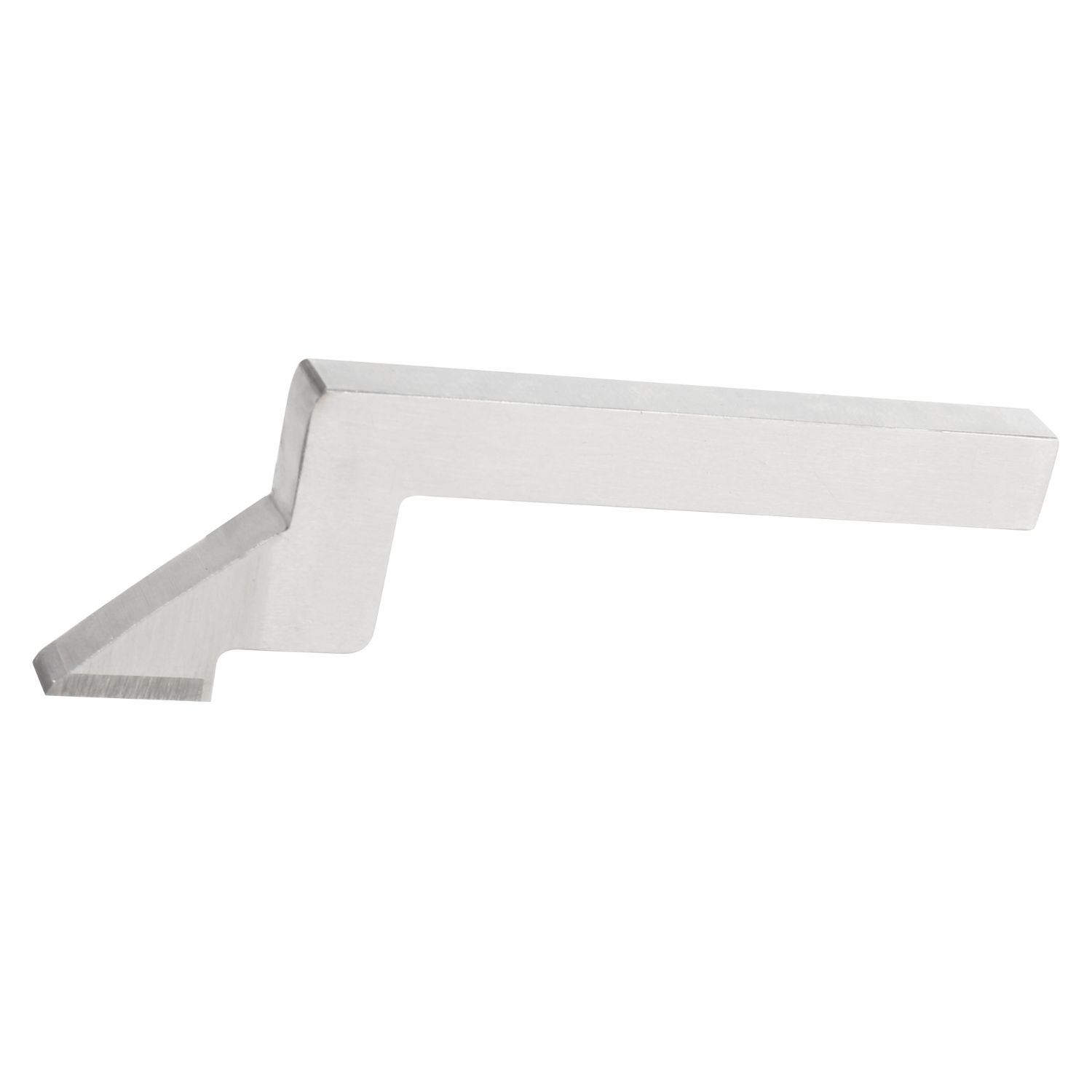

MŨI VẠCH CỦA THƯỚC ĐO ĐỘ CAO ACCUD180-SC
-
MŨI VẠCH CỦA THƯỚC ĐO ĐỘ CAO LÀ GÌ
Mũi vạch (Scribing Needle/Scriber) là một phụ kiện sắc nhọn được gắn vào hàm trượt của thước đo độ cao
Nó đóng vai trò là điểm tiếp xúc trực tiếp để xác định vị trí độ cao hoặc dùng để vạch các đường thẳng chuẩn lên bề mặt chi tiết
Đầu của mũi vạch thường được gia công cực kỳ sắc bén và có độ cứng rất cao để có thể cắt vào bề mặt kim loại
Đây là bộ phận có thể tháo rời và thay thế dễ dàng tùy theo mục đích sử dụng là đo lường hay vạch dấu kỹ thuật
-
ỨNG DỤNG TRONG LĨNH VỰC CƠ KHÍ
Vạch các đường thẳng song song với bề mặt chuẩn (bàn rà) để làm dấu cho các công đoạn gia công cắt gọt sau đó
Xác định tâm của các lỗ khoan hoặc vị trí của các rãnh then dựa trên bản vẽ thiết kế chính xác
Sử dụng làm điểm tiếp xúc để đo độ cao của các bề mặt chi tiết hoặc độ sâu của các bậc trong một số trường hợp đặc biệt
Hỗ trợ kiểm tra độ phẳng và độ song song của bề mặt phôi bằng cách rà mũi vạch dọc theo chi tiết
Dùng để lấy dấu chính xác trên các phôi đúc hoặc phôi rèn trước khi đưa lên máy phay hoặc máy tiện CNC
-
ƯU ĐIỂM NỔI BẬT
Độ cứng tuyệt vời giúp mũi vạch có thể tạo ra các đường dấu rõ nét trên nhiều loại vật liệu cứng như thép, gang hay nhôm
Khả năng vạch dấu chính xác ở mức micron khi kết hợp với độ phân giải của thước đo độ cao điện tử hoặc đồng hồ
Thiết kế nhỏ gọn và nhọn cho phép tiếp cận được các khe hẹp hoặc các góc nhỏ trên chi tiết máy phức tạp
Dễ dàng lắp đặt và điều chỉnh độ dài nhô ra của mũi vạch để phù hợp với các biên dạng phôi khác nhau
Giúp người thợ tiết kiệm thời gian đáng kể so với việc sử dụng các loại compa hay thước vạch thủ công
-
CẤU TẠO
Thân mũi vạch thường được làm từ thép công cụ cứng vững để chịu được lực ấn khi vạch dấu trên kim loại
Đầu mũi vạch (Tip) thường được gắn hoặc hàn một miếng hợp kim cứng (Carbide) để chống mài mòn và duy trì độ sắc
Phần chuôi kẹp có thiết kế dạng rãnh hoặc dạng trụ để lắp vừa khít vào bộ phận kẹp (holder) trên hàm trượt của thước
Vít kẹp dùng để cố định chắc chắn mũi vạch vào thân thước, đảm bảo không bị rung động hay xê dịch khi làm việc
Góc nghiêng của đầu nhọn được tính toán kỹ lưỡng để tạo ra đường vạch mảnh nhất nhưng vẫn đủ nhìn rõ bằng mắt thường
-
LƯU Ý KHI SỬ DỤNG
Cần kiểm tra độ sắc của đầu mũi vạch thường xuyên, nếu đầu bị cùn sẽ tạo ra đường vạch to và gây sai số kích thước
Khi vạch dấu trên bề mặt kim loại, chỉ nên dùng một lực vừa đủ để tạo đường nét, tránh đè quá mạnh làm cong mũi vạch hoặc xước thước
Luôn luôn thiết lập lại điểm gốc (Zero) sau mỗi lần tháo ra hoặc lắp lại mũi vạch để đảm bảo độ chính xác của phép đo
Bề mặt của chi tiết cần vạch dấu nên được làm sạch bụi bẩn hoặc bôi một lớp mực vạch chuyên dụng để đường vạch hiện rõ hơn
Khi không sử dụng, nên bọc đầu mũi vạch bằng nắp nhựa bảo vệ để tránh gây thương tích cho người dùng và tránh mẻ đầu hợp kim
Tuyệt đối không dùng mũi vạch để làm dụng cụ cạy, đục hoặc làm các công việc không đúng chức năng đo lường và lấy dấu
