THƯỚC ĐO BÁN KÍNH ACCUD941-34

THƯỚC ĐO BÁN KÍNH ACCUD941-34

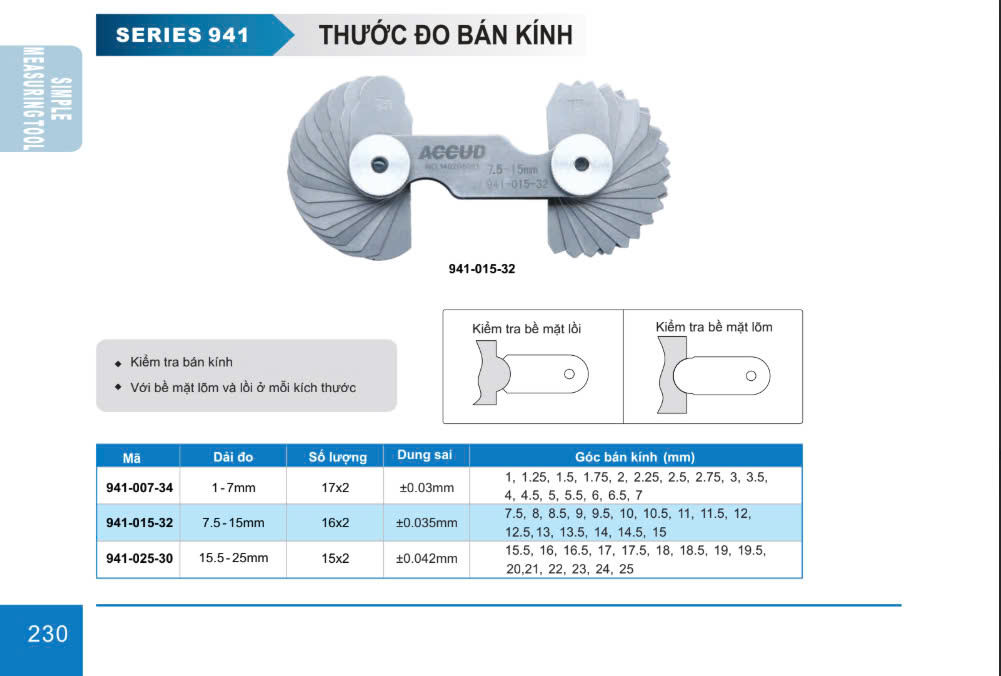

Thước đo bán kính (tiếng Anh: Radius Gauge hoặc Fillet Gauge) là dụng cụ dùng để kiểm tra và đo bán kính cong của các cạnh, rãnh hoặc góc lượn trên chi tiết cơ khí. Đây là một công cụ kiểm tra nhanh, không cần hiển thị số đo, mà dựa vào sự so khớp hình dạng giữa lá đo và phần cong cần đo.

Công dụng của thước đo bán kính trong lĩnh vực cơ khí

1. Kiểm tra bán kính góc bo (góc lượn)

• Dùng để xác định bán kính của các góc lượn trong (lõm) và ngoài (lồi).
• Thường áp dụng với:
  • Cạnh bo tròn của chi tiết CNC
  • Rãnh bo, góc nối khuôn
  • Dao cắt hoặc sản phẩm tiện/phay bo tròn

2. Kiểm tra độ chính xác sau gia công

• So sánh với bản vẽ kỹ thuật yêu cầu bo R2, R3, R5... để đảm bảo đúng bán kính.
• Phát hiện lỗi gia công bo sai kích thước hoặc không đúng tiêu chuẩn thiết kế.

3. Hỗ trợ QC và bảo trì

• Dễ dàng mang theo để kiểm tra nhanh tại xưởng, không cần máy móc.
• Phù hợp trong các công việc kiểm tra đầu vào/vào chuyền (IQC), kiểm tra sản phẩm hoàn thiện, hoặc hiệu chuẩn dao cụ.

4. Kiểm tra bề mặt sản phẩm khuôn hoặc chi tiết hoàn thiện

• Các sản phẩm yêu cầu tính thẩm mỹ cao (như khuôn nhựa, chi tiết máy chính xác) thường có bo góc, cần đảm bảo đúng bán kính thiết kế.

• Kiểm tra bo R2 trên chi tiết CNC bằng cách áp thước vào cạnh → nếu khớp kín = đúng
• Dùng đo góc lượn ở dao phay cầu hoặc dao tiện bo tròn
• Kiểm tra rãnh khuôn ép nhựa có bo đúng bán kính thiết kế hay không
