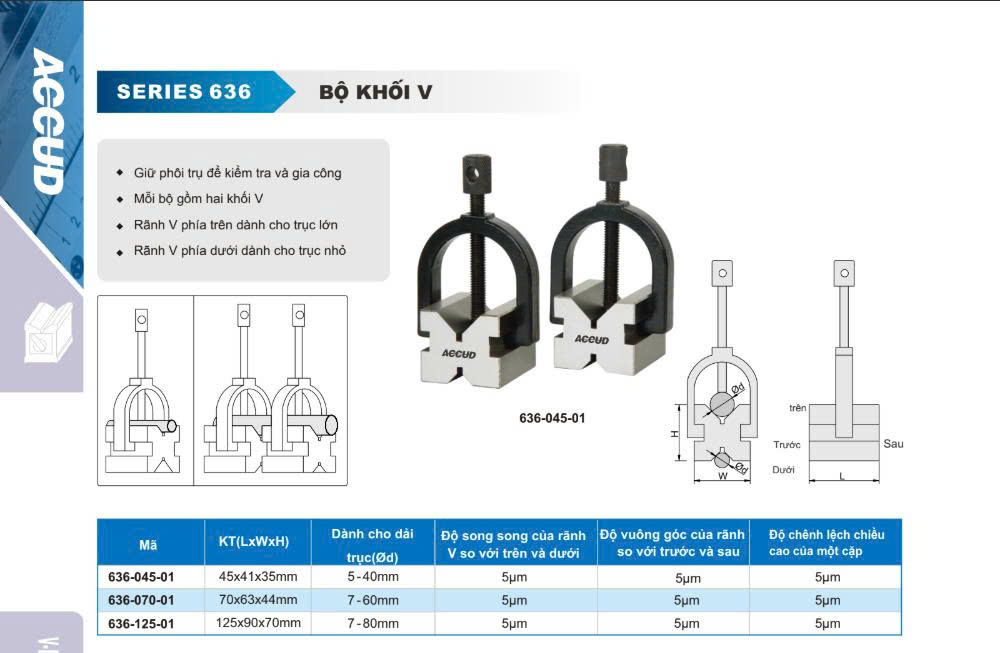

BỘ KHỐI V ACCUD636-01
Bộ khối V (tiếng Anh: V-Block Set) là một dụng cụ gá đặt cơ khí có dạng khối, được thiết kế với rãnh chữ V trên bề mặt để giữ chắc các chi tiết có tiết diện tròn như trục, ống, bạc đạn trong quá trình đo kiểm hoặc gia công.

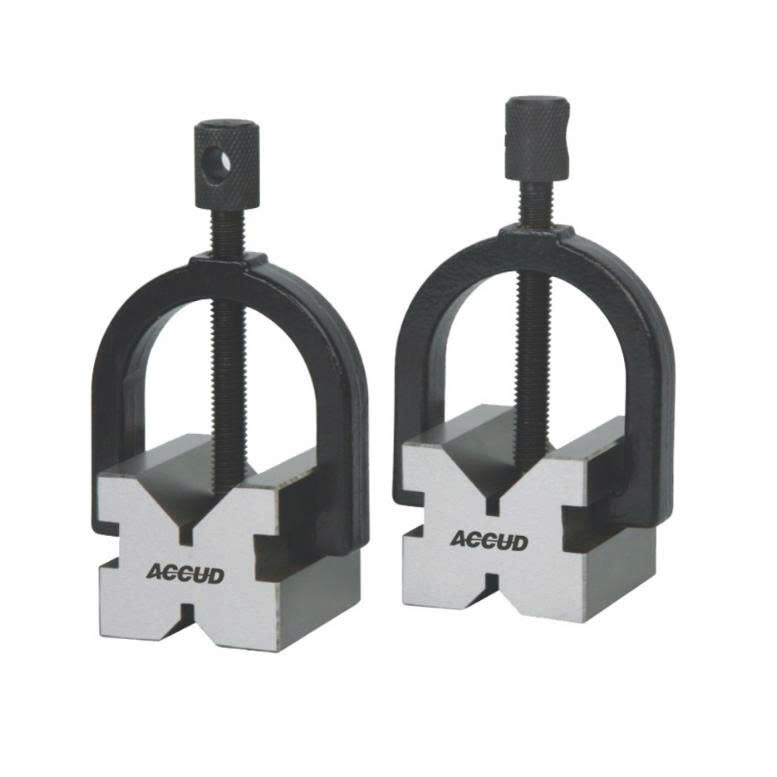

Bộ khối V thường bao gồm hai khối giống nhau và có thể đi kèm kẹp chữ U để cố định chi tiết chặt hơn trong quá trình thao tác.
Khối V thường được làm từ thép tôi cứng hoặc gang có độ chính xác cao, được mài phẳng và xử lý bề mặt để đảm bảo khả năng chống gỉ, chống mài mòn và giữ độ ổn định lâu dài.
Rãnh chữ V thường có góc 90 độ, được thiết kế để giữ được nhiều đường kính khác nhau.
Công dụng của bộ khối V trong cơ khí
Giữ cố định các chi tiết hình trụ trong quá trình đo kiểm bằng đồng hồ so, thước đo cao hoặc bàn rà chuẩn.
Gá đặt chi tiết khi cần khoan, mài, phay mà vẫn đảm bảo chi tiết không bị xoay hoặc lệch.Kiểm tra độ đồng trục, độ đảo hướng kính, độ thẳng trục của các chi tiết quay.
Sử dụng trong hiệu chuẩn và đo so sánh giữa các chi tiết hình trụ có kích thước tương đương.
Hỗ trợ lắp ráp, lấy dấu hoặc thiết lập máy trong các thao tác đòi hỏi độ chính xác cao.
Cách sử dụng bộ khối V
Đặt hai khối V song song trên mặt phẳng chuẩn như bàn đá hoặc bàn máy.
Đặt chi tiết hình trụ vào rãnh chữ V sao cho nằm cân bằng và tiếp xúc đều với hai mặt rãnh.
Dùng kẹp chữ U đi kèm để cố định chi tiết chắc chắn (nếu cần), đặc biệt khi thực hiện gia công hoặc đo kiểm có rung động.
Khi sử dụng với đồng hồ so, đặt đầu đo vào bề mặt chi tiết và xoay trục để kiểm tra sai lệch.
Sau khi sử dụng, vệ sinh bề mặt khối V, tránh để bụi kim loại hoặc dầu bám vào làm ảnh hưởng đến độ chính xác trong các lần đo sau.
