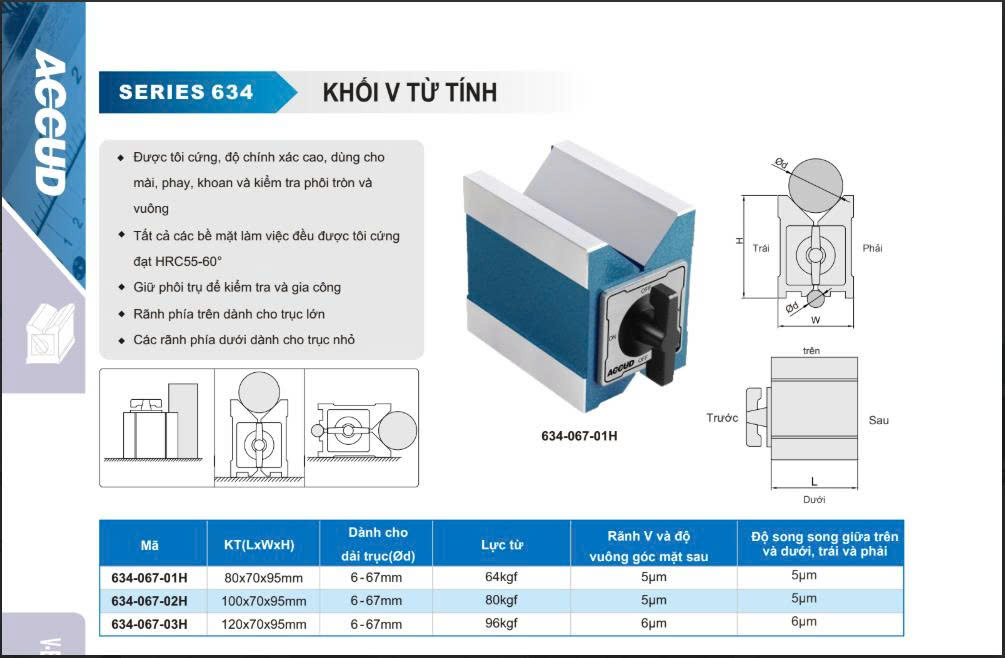

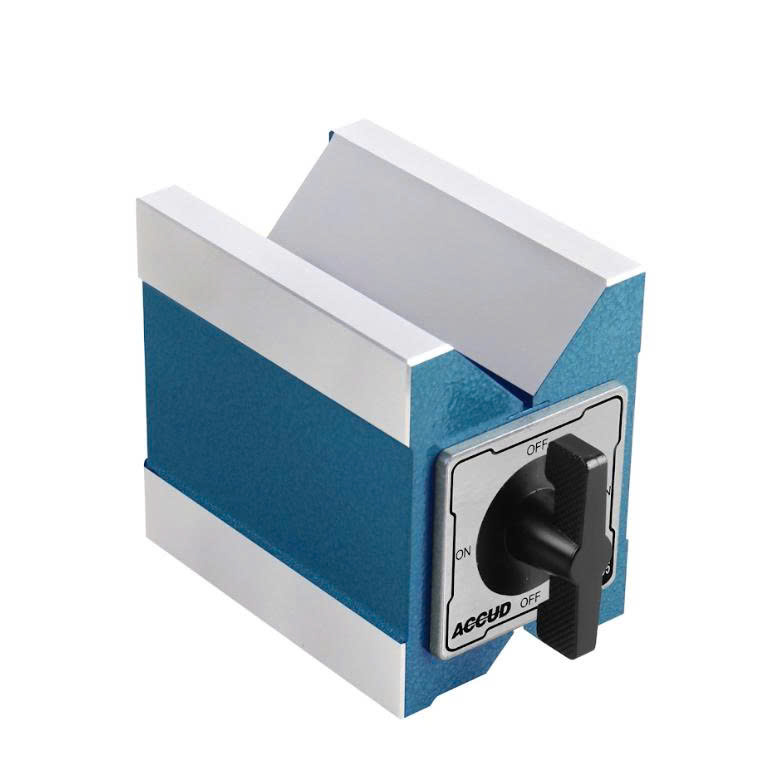

KHỐI V TỪ TÍNH ACCUD634-01H
Khối V từ tính (tiếng Anh: Magnetic V-Block) là một dụng cụ gá đặt chuyên dùng trong đo kiểm và gia công cơ khí, có hình dạng khối với rãnh hình chữ V để giữ cố định các chi tiết hình trụ như trục, ống, bạc đạn. Khối này thường được tích hợp nam châm vĩnh cửu hoặc nam châm điều khiển bật/tắt nhằm tạo lực hút giữ chắc chi tiết mà không cần kẹp cơ học.
Khối V từ tính thường được làm từ thép hợp kim hoặc gang có độ chính xác cao, bề mặt được mài phẳng và xử lý chống gỉ. Một số loại có rãnh V ở cả mặt trên và mặt bên để tăng tính linh hoạt khi gá đặt.
Công dụng của khối V từ tính trong cơ khí
Gá đặt và giữ cố định các chi tiết hình trụ để đo kiểm độ tròn, độ đảo, độ đồng tâm bằng đồng hồ so.
Hỗ trợ trong gia công như khoan, mài, phay trên các chi tiết có tiết diện tròn.
Giữ chi tiết ổn định khi kiểm tra bằng các dụng cụ đo chiều dài, chiều cao, hoặc khi sử dụng bàn rà chuẩn.
Sử dụng để kiểm tra độ đồng trục giữa hai đầu trục hoặc giữa các lỗ đồng tâm.
Phối hợp với chân đế đồng hồ so trong kiểm tra độ đảo trục hoặc kiểm tra sai số hình học.
Cách sử dụng khối V từ tính
Đặt khối V lên mặt phẳng chuẩn như bàn đá hoặc bàn máy.
Bật công tắc từ (nếu có) để kích hoạt lực hút.
Đặt chi tiết hình trụ vào rãnh chữ V, đảm bảo chi tiết nằm cân bằng và tiếp xúc đều với hai mặt của rãnh.
Khi kết hợp với đồng hồ so, đặt đầu đo tiếp xúc với bề mặt chi tiết và quay trục để quan sát độ lệch.
Sau khi đo xong hoặc gia công xong, tắt lực từ để tháo chi tiết ra dễ dàng.
Vệ sinh khối V và bề mặt tiếp xúc để duy trì độ chính xác và tuổi thọ của dụng cụ.
