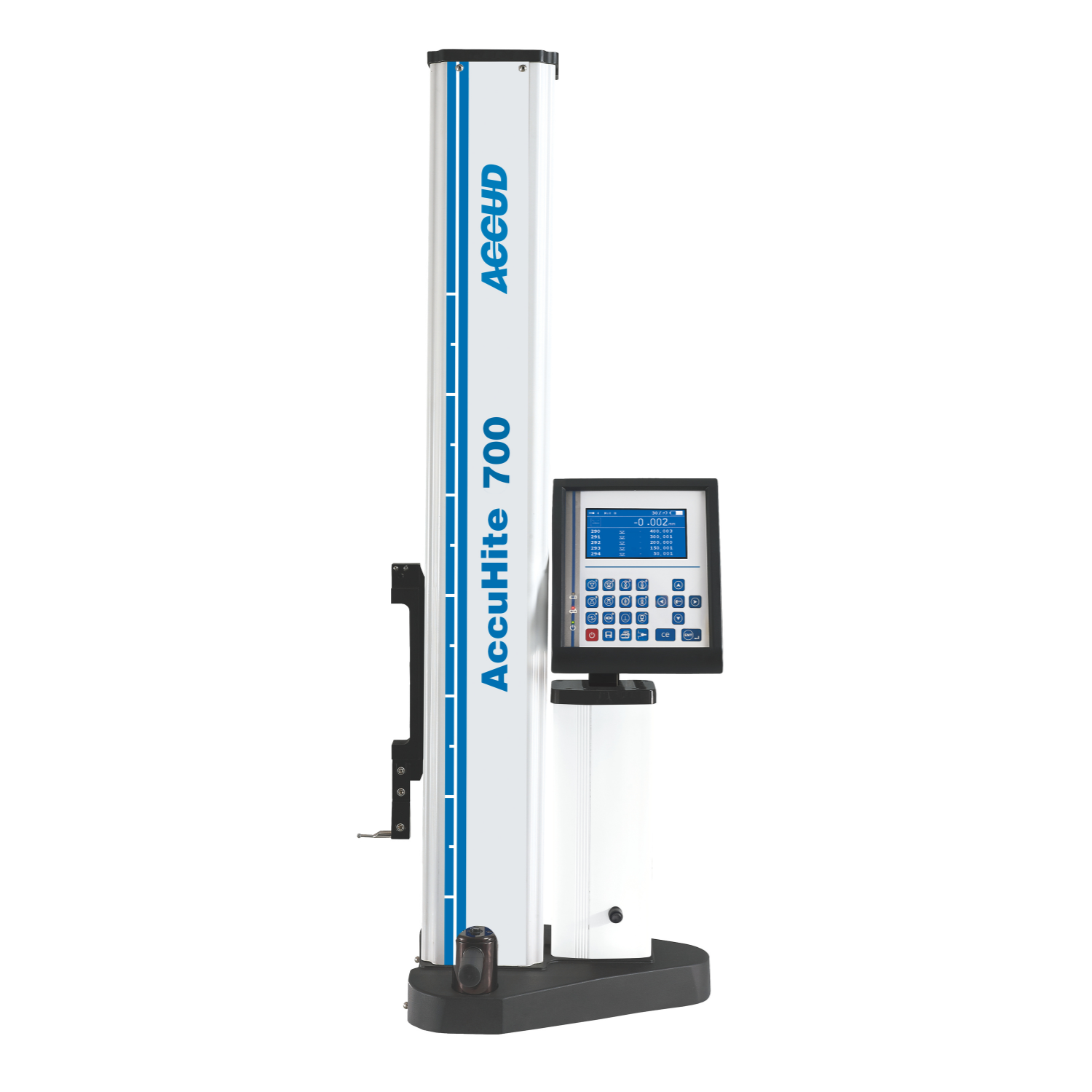

MÁY ĐO CHIỀU CAO 1D
Máy đo chiều cao (tiếng Anh: Height Gauge) là một dụng cụ đo lường chính xác trong cơ khí, được dùng để đo chiều cao, đánh dấu, hoặc xác định vị trí tương đối của các chi tiết cơ khí. Đây là thiết bị quan trọng trong phòng kiểm tra chất lượng (QC) hoặc khi gia công yêu cầu độ chính xác cao.
CÔNG DỤNG / CHỨC NĂNG CỦA MÁY ĐO CHIỀU CAO
Đo chiều cao từ mặt phẳng chuẩn (bàn map) đến điểm cần đo trên chi tiết.
So sánh chiều cao giữa các chi tiết hoặc bậc gia công.
Lấy dấu, đánh dấu chính xác trên chi tiết gia công.
Dùng phổ biến trong kiểm tra kích thước sau gia công, đặc biệt là trong gia công khuôn, cơ khí chính xác, CNC.
Máy đo chiều cao có thể là:
Loại cơ khí (vạch chia) – thường chia đến 0.02 mm hoặc 0.01 mm.
Loại điện tử (số) – có màn hình hiển thị kỹ thuật số, độ chính xác cao.
Loại kết hợp với đầu dò điện tử (cảm biến) – dùng trong các nhà máy lớn, phòng lab đo lường.
CÁCH SỬ DỤNG MÁY ĐO CHIỀU CAO
1. Chuẩn bị:
Đặt máy trên bàn map (bàn phẳng chuẩn), sạch và không rung.
Kiểm tra và zero (hiệu chỉnh về 0) đầu đo với mặt bàn chuẩn.
2. Tiến hành đo:
Di chuyển thanh đo sao cho đầu đo tiếp xúc với điểm cần đo (ví dụ: đỉnh chi tiết).
Nếu là loại cơ khí, đọc giá trị trên vạch chia.
Nếu là loại điện tử, xem kết quả trực tiếp trên màn hình.
3. Ghi nhận:
Ghi kết quả đo hoặc so sánh với kích thước tiêu chuẩn.
Trong đánh dấu, dùng mũi vạch hoặc đầu gắn bút để lấy dấu trên chi tiết.
LƯU Ý KHI SỬ DỤNG
Đặt máy cố định trên bề mặt phẳng tuyệt đối (bàn map).
Không tác động lực mạnh vào đầu đo.
Luôn vệ sinh máy và đầu đo trước và sau khi sử dụng.
Định kỳ kiểm chuẩn máy đo chiều cao để duy trì độ chính xác.
