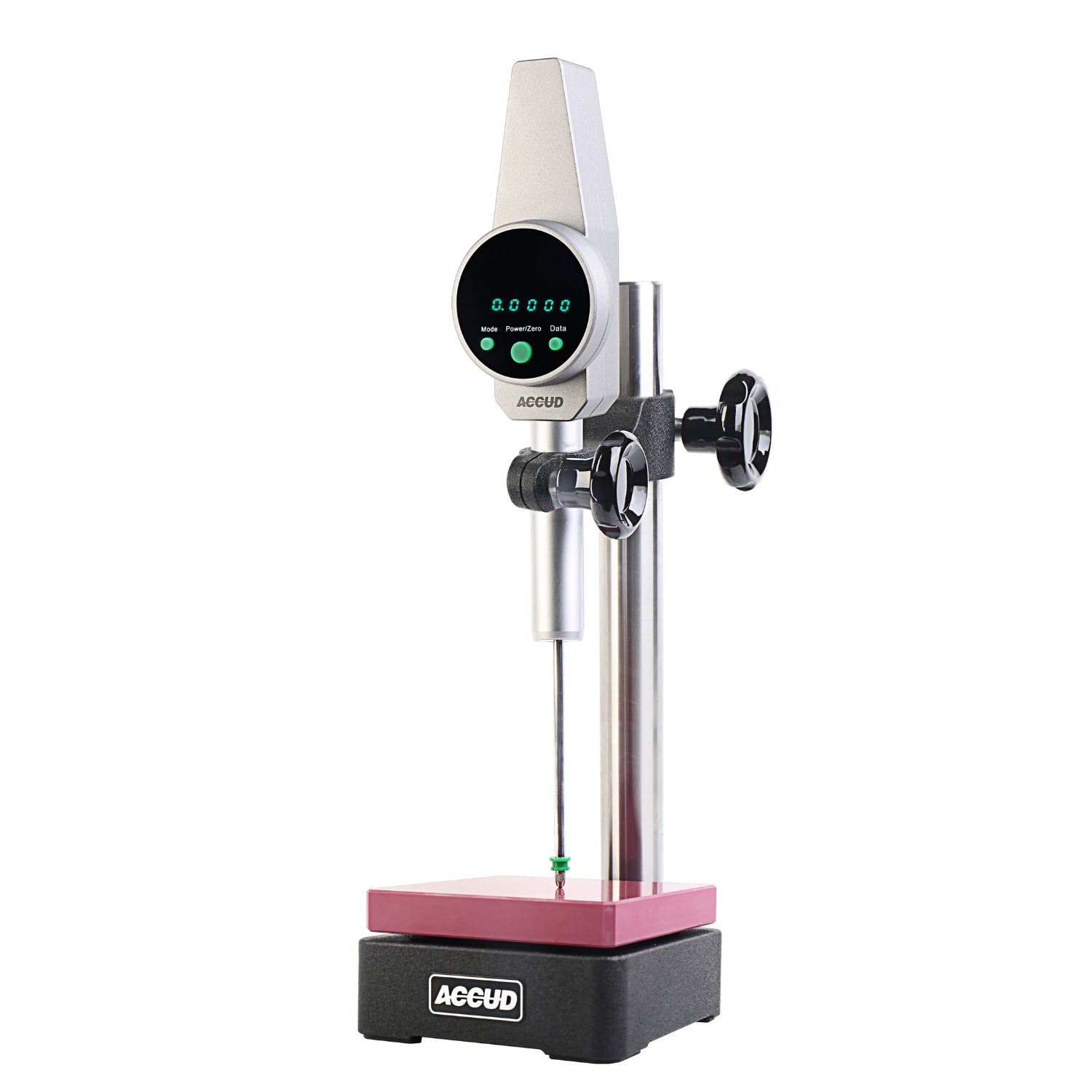

THƯỚC ĐO CHIỀU CAO ĐIỆN TỬ ACCU HG
Thước đo độ cao (tiếng Anh: Height Gauge, còn gọi là thước cao) là một dụng cụ cơ khí chính xác, dùng để đo chiều cao của chi tiết, lấy dấu chính xác trên bề mặt gia công, hoặc so sánh kích thước chiều cao trong các thao tác kiểm tra kỹ thuật.
CÔNG DỤNG / CHỨC NĂNG CỦA THƯỚC ĐO ĐỘ CAO
Đo chiều cao từ mặt chuẩn (bàn map) đến một điểm cụ thể trên chi tiết cơ khí.
Lấy dấu chính xác khi gia công, đặc biệt trong chế tạo khuôn hoặc sản phẩm phức tạp.
So sánh độ cao giữa các bậc, chi tiết.
Dùng phổ biến trong:
Gia công cơ khí chính xác
Gia công khuôn mẫu
Kiểm tra sau gia công (QC, QA)
CÁC LOẠI THƯỚC ĐO ĐỘ CAO
Thước đo độ cao cơ khí (dùng vạch chia và vít hãm)
Thước đo độ cao điện tử (hiển thị số, chính xác cao)
Thước đo độ cao kết hợp đầu dò (dùng trong các phòng đo lường chính xác, CMM)
CÁCH SỬ DỤNG THƯỚC ĐO ĐỘ CAO
Bước 1: Chuẩn bị
Đặt thước lên bàn map (mặt phẳng chuẩn, cứng và nhẵn).
Đảm bảo đầu đo hoặc đầu lấy dấu sạch sẽ và thẳng hàng.
Bước 2: Căn chỉnh
Đưa đầu đo xuống sát mặt chuẩn → zero đồng hồ hoặc đặt lại mốc gốc (0.00 mm).
Di chuyển đầu đo lên đến điểm muốn đo hoặc đánh dấu.
Bước 3: Đọc và ghi số
Với thước cơ khí: đọc số từ vạch chính và du xích.
Với thước điện tử: đọc số trực tiếp từ màn hình.
Bước 4 (nếu lấy dấu):
Dùng đầu kim vạch hoặc gắn bút vạch → tạo dấu lên chi tiết tại độ cao xác định.
LƯU Ý KHI SỬ DỤNG
Không đặt thước lên bề mặt gồ ghề hoặc bị nghiêng.
Làm sạch chi tiết và bàn đo trước khi thao tác.
Không dùng lực mạnh vào đầu đo → tránh sai số hoặc cong lệch.
Hiệu chuẩn thước định kỳ để đảm bảo độ chính xác.
