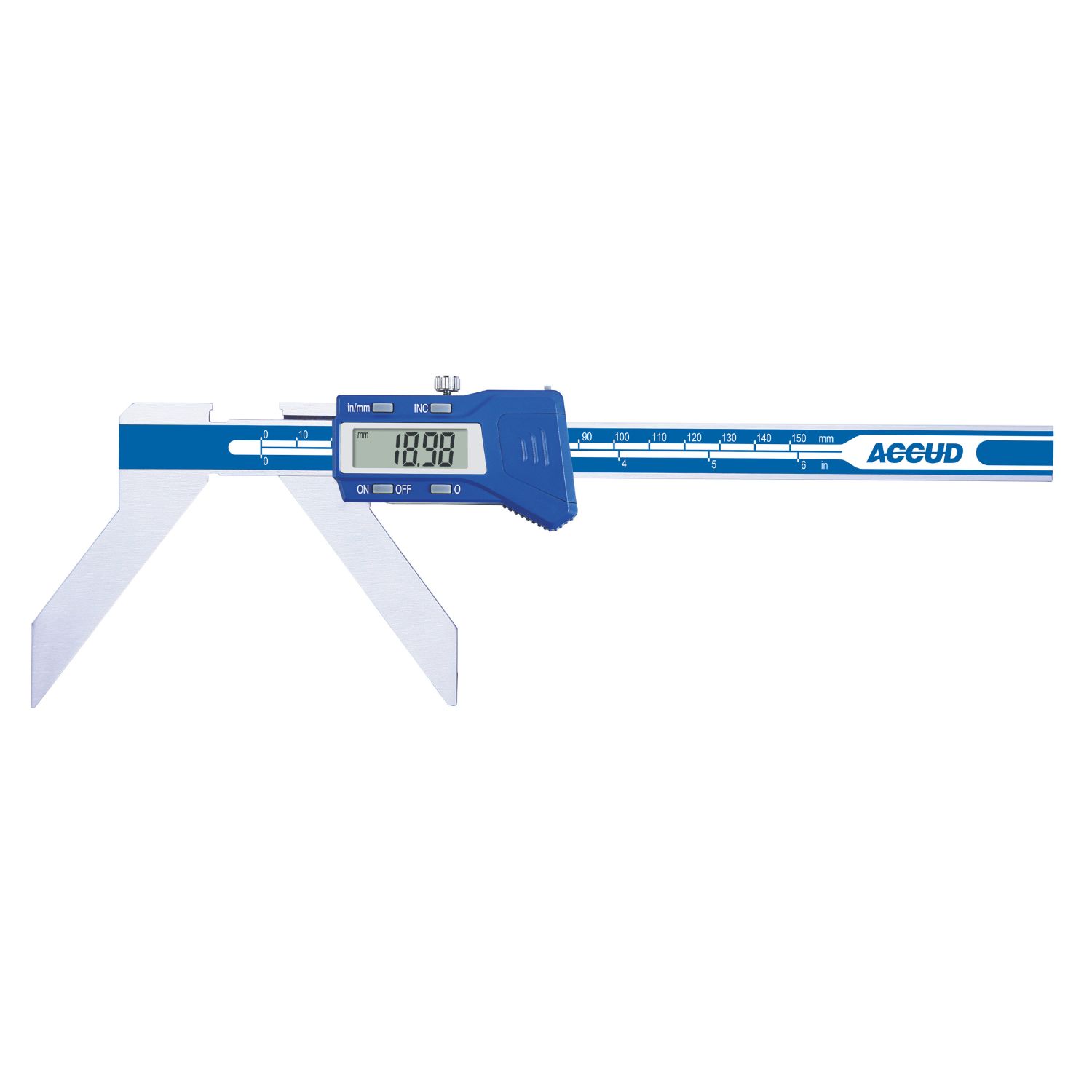

THƯỚC KẸP ĐIỆN TỬ ĐO BÁN KÍNH CUNG TRÒN ACCUD169-11
1. Thước kẹp điện tử đo bán kính cung tròn là gì
Đây là thiết bị đo lường thông minh sử dụng nguyên lý đo khoảng cách từ dây cung đến đỉnh cung để tính toán ra bán kính dựa trên các thuật toán tích hợp sẵn
Khác với thước kẹp thông thường có mỏ đo phẳng, loại thước này sở hữu hệ thống mỏ đo hình chữ V hoặc các điểm tiếp xúc đa điểm giúp tự động định vị trên cung tròn
Giá trị bán kính được hiển thị trực tiếp trên màn hình LCD dưới dạng con số chính xác giúp người thợ không phải thực hiện các phép toán hình học phức tạp
2. Ứng dụng trong lĩnh vực cơ khí
Dụng cụ này được ứng dụng rộng rãi để đo bán kính các góc bo ($R$) trên các chi tiết máy, khuôn mẫu hoặc các tấm kim loại sau khi gia công phay hoặc cắt laser
Nó là thiết bị đắc lực để kiểm tra độ cong của các ống dẫn, bồn chứa hoặc các chi tiết hình trụ có đường kính lớn mà thước cặp thông thường không thể ôm hết
Trong lĩnh vực phục chế hoặc sửa chữa máy móc, thước giúp xác định nhanh thông số các chi tiết bị mòn hoặc mất bản vẽ kỹ thuật để chế tạo linh kiện thay thế
Sản phẩm còn được dùng để đo bán kính trong của các lỗ cung tròn bán nguyệt hoặc các rãnh uốn co trên các hệ thống đường ống thủy lực
Thiết bị hỗ trợ kiểm tra độ chính xác của các dưỡng đo bán kính (Radius Gauges) hoặc các biên dạng cong đặc thù trong ngành chế tạo ô tô và hàng không
3. Ưu điểm nổi bật
Khả năng hiển thị trực tiếp kết quả bán kính ($R$) giúp tiết kiệm thời gian và loại bỏ sai số do tính toán thủ công từ đường kính ra bán kính
Độ chính xác cao nhờ bộ xử lý điện tử có thể xử lý các cung tròn không đầy đủ (cung nhỏ hơn 180 độ) vốn rất khó đo bằng các phương pháp truyền thống
Đa năng khi thường đi kèm với nhiều chân đo (mỏ đo) có chiều dài khác nhau giúp mở rộng dải đo cho nhiều kích thước cung từ nhỏ đến rất lớn
Màn hình LCD rõ nét giúp người vận hành dễ dàng đọc trị số ngay cả trong môi trường nhà xưởng có ánh sáng không đồng nhất
Tích hợp chức năng giữ giá trị đo (HOLD) và thiết lập điểm không (ZERO) linh hoạt giúp việc đo so sánh giữa các chi tiết mẫu trở nên đơn giản
4. Cấu tạo chi tiết
Thân thước chính làm bằng thép không gỉ là nơi chứa thang đo và khung trượt của bộ hiển thị điện tử
Bộ đầu đo thay thế gồm các chân đo có độ dài chuẩn khác nhau giúp thay đổi dải đo bán kính tương ứng với độ cong của chi tiết
Màn hình LCD tích hợp các nút bấm chức năng như chuyển đổi đơn vị mm/inch, nút nguồn và nút lựa chọn chiều dài chân đo tương ứng
Cảm biến đo độ sâu đóng vai trò đo khoảng cách từ dây cung đến đỉnh cung để máy tính toán ra bán kính $R$
Vít khóa dùng để cố định vị trí của đầu đo khi đã tiếp xúc hoàn hảo với bề mặt cung tròn cần kiểm tra
Ngăn chứa pin và cổng xuất dữ liệu giúp thiết bị hoạt động ổn định và có thể truyền thông tin sang các hệ thống quản lý chất lượng
5. Cách sử dụng
Lựa chọn bộ chân đo phù hợp với độ cong của chi tiết sau đó lắp vào thước và khai báo chiều dài chân đo trên bộ hiển thị điện tử
Lau sạch bề mặt cung tròn cần đo và các đầu tiếp xúc của thước để đảm bảo không có vật cản gây sai số kích thước
Đặt hai chân đo tiếp xúc đều lên cung tròn sao cho đầu đo ở giữa vuông góc với bề mặt và chạm vào đỉnh cao nhất của cung
Quan sát kết quả bán kính hiển thị trên màn hình LCD sau khi thước đã ổn định vị trí trên bề mặt chi tiết
Nếu cần đo nhiều vị trí khác nhau có thể sử dụng tính năng đo so sánh để kiểm tra độ đồng đều của cung tròn trên toàn bộ chiều dài phôi
Tắt nguồn sau khi sử dụng và tháo chân đo để vệ sinh sạch sẽ trước khi cất vào hộp bảo quản
6. Lưu ý khi sử dụng
Cần phải chọn đúng mã chân đo tương ứng với cài đặt trên máy vì nếu chọn sai chiều dài chân đo trong cài đặt sẽ dẫn đến kết quả bán kính bị sai lệch hoàn toàn
Khi đo phải giữ thước thật vững và cân bằng, nếu thước bị nghiêng sẽ làm cho điểm tiếp xúc bị lệch dẫn đến sai số hình học
Không nên đo trên các bề mặt quá gồ ghề hoặc có nhiều sỉ hàn vì diện tích tiếp xúc nhỏ của đầu đo sẽ làm kết quả bị nhảy số liên tục
Định kỳ kiểm tra độ chuẩn của thiết bị bằng các vòng chuẩn hoặc chi tiết có bán kính đã biết trước để hiệu chuẩn cảm biến điện tử
Tránh để dầu mỡ và chất làm mát bám lâu ngày vào các khớp nối chân đo vì có thể gây rỉ sét và làm lỏng lẻo các vị trí lắp ghép
Bảo quản pin cẩn thận và thay mới ngay khi có cảnh báo pin yếu để đảm bảo bộ vi xử lý tính toán bán kính luôn hoạt động chính xác nhất
