THƯỚC KẸP ĐIỆN TỬ ĐO RÃNH VÒNG RTJ ACCUD142-11

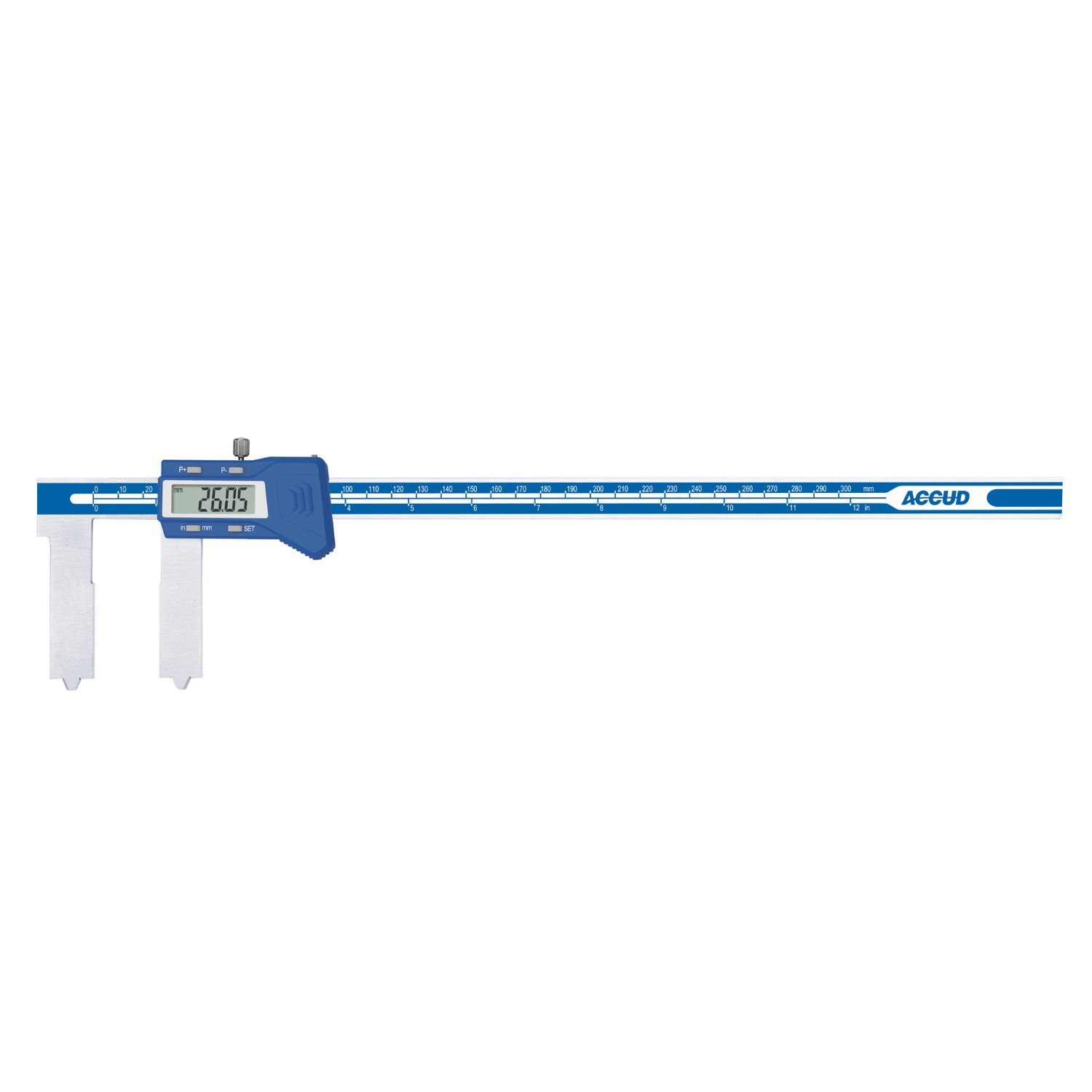

Thước kẹp điện tử đo rãnh vòng RTJ (Ring Type Joint Digital Caliper) là một thiết bị đo lường chuyên dụng, được thiết kế để kiểm tra các thông số kỹ thuật của rãnh vòng đệm (ring groove) trên mặt bích theo tiêu chuẩn API, ASME hoặc MSS.
1. Thước kẹp điện tử đo rãnh vòng RTJ là gì
Đây là loại thước kẹp điện tử có cấu tạo hàm đo đặc biệt, thường bao gồm các đầu đo hình bi hoặc hình nón nghiêng một góc 23° để khớp hoàn hảo với biên dạng vách nghiêng của rãnh RTJ
Thay vì đo các bề mặt phẳng, loại thước này tập trung vào việc xác định đường kính trung bình ($D$), chiều rộng ($W$) và độ sâu ($H$) của các rãnh đặt vòng đệm kim loại trong các hệ thống áp suất cao
Kết quả đo được hiển thị trực tiếp trên màn hình LCD với độ phân giải cao, giúp người kiểm tra đối chiếu nhanh với bảng tiêu chuẩn mặt bích
2. Ứng dụng trong lĩnh vực cơ khí
Ứng dụng quan trọng nhất là trong ngành dầu khí và hóa chất, dùng để kiểm tra mặt bích của đường ống dẫn dầu, khí đốt và các thiết bị chịu áp lực cực lớn
Dụng cụ được sử dụng để kiểm tra độ chính xác của rãnh RTJ sau công đoạn tiện CNC, đảm bảo vòng đệm kim loại sẽ được ép kín hoàn toàn khi lắp ráp
Trong bảo trì công nghiệp, thước giúp xác định mức độ mòn hoặc hư hại của rãnh vòng đệm trên các van (valves) và bình áp lực cũ để đưa ra phương án sửa chữa
Sản phẩm hỗ trợ đo đạc các rãnh có góc nghiêng chuẩn 23 độ, đảm bảo tính lắp lẫn giữa các chi tiết mặt bích từ các nhà sản xuất khác nhau
Thiết bị cũng được dùng trong công tác nghiệm thu (QC) tại xưởng gia công để cấp chứng chỉ xuất xưởng cho các loại mặt bích tiêu chuẩn API 6A
3. Ưu điểm nổi bật
Thiết kế mỏ đo đặc thù cho phép tiếp xúc chính xác vào điểm giữa của vách nghiêng rãnh, điều mà các loại thước kẹp thông thường không thể làm được
Độ chính xác điện tử giúp loại bỏ các sai số chủ quan khi người thợ phải tự tính toán hoặc sử dụng các loại dưỡng đo thủ công (Go/No-go gauge)
Khả năng chuyển đổi nhanh giữa các đơn vị mm và inch giúp người dùng dễ dàng làm việc với cả tiêu chuẩn châu Âu lẫn tiêu chuẩn Mỹ (ASME/API)
Thân thước cứng vững và đầu đo bằng hợp kim chống mài mòn giúp duy trì độ chính xác ngay cả khi làm việc trong môi trường xưởng gia công khắc nghiệt
Màn hình hiển thị lớn và chức năng thiết lập điểm không (ZERO) linh hoạt giúp việc đo so sánh giữa rãnh chuẩn và rãnh gia công trở nên cực kỳ đơn giản
4. Cấu tạo chi tiết
Thân thước chính làm bằng thép không gỉ, thường có kích thước lớn hơn thước kẹp thông thường để đảm bảo độ cứng vững khi đo các mặt bích đường kính lớn
Hàm đo chuyên dụng thường được trang bị các đầu đo hình bi (Ball probes) hoặc mảnh đo vát góc 23 độ để khớp với biên dạng rãnh RTJ
Bộ hiển thị LCD tích hợp các phím chức năng như bật/tắt nguồn, thiết lập điểm không, chuyển đổi đơn vị và giữ giá trị đo (HOLD)
Vít khóa hàm động giúp cố định vị trí của mỏ đo sau khi đã được định vị chính xác trong rãnh để đọc kết quả ổn định
Hệ thống con lăn tinh chỉnh cho phép người dùng điều chỉnh mỏ đo di chuyển cực nhỏ, giúp đầu đo rơi vào vị trí tiếp xúc tốt nhất trong rãnh
Cổng xuất dữ liệu và ngăn chứa pin giúp thiết bị hoạt động liên tục và có thể kết nối với các phần mềm quản lý dữ liệu chất lượng
5. Lưu ý khi sử dụng
Phải đảm bảo rãnh RTJ được vệ sinh sạch sẽ, không có dầu mỡ hay mạt sắt bám vào vách nghiêng vì chỉ một lớp bẩn mỏng cũng gây sai số lớn
Khi đặt đầu đo vào rãnh, cần thực hiện thao tác nhẹ nhàng và đảm bảo hai đầu đo tiếp xúc đồng đều vào hai bên vách nghiêng của rãnh để lấy được đường kính trung bình
Tuyệt đối không sử dụng mỏ đo để cạy hoặc làm sạch rãnh vì các đầu đo này rất nhạy cảm và dễ bị mài mòn, làm mất đi tính chính xác
Định kỳ hiệu chuẩn thước bằng các vòng mẫu chuẩn (Setting rings) hoặc mặt bích mẫu đã biết chính xác thông số để đảm bảo cảm biến điện tử không bị lệch
Khi thay pin, cần lau khô ngăn chứa pin và sử dụng đúng loại pin chất lượng cao để tránh hiện tượng axit pin chảy ra làm hỏng mạch điện tử
Bảo quản thước trong hộp chống sốc chuyên dụng ở nơi khô ráo, tránh những nơi có nhiệt độ quá cao làm giãn nở thân thép và ảnh hưởng đến kết quả đo
