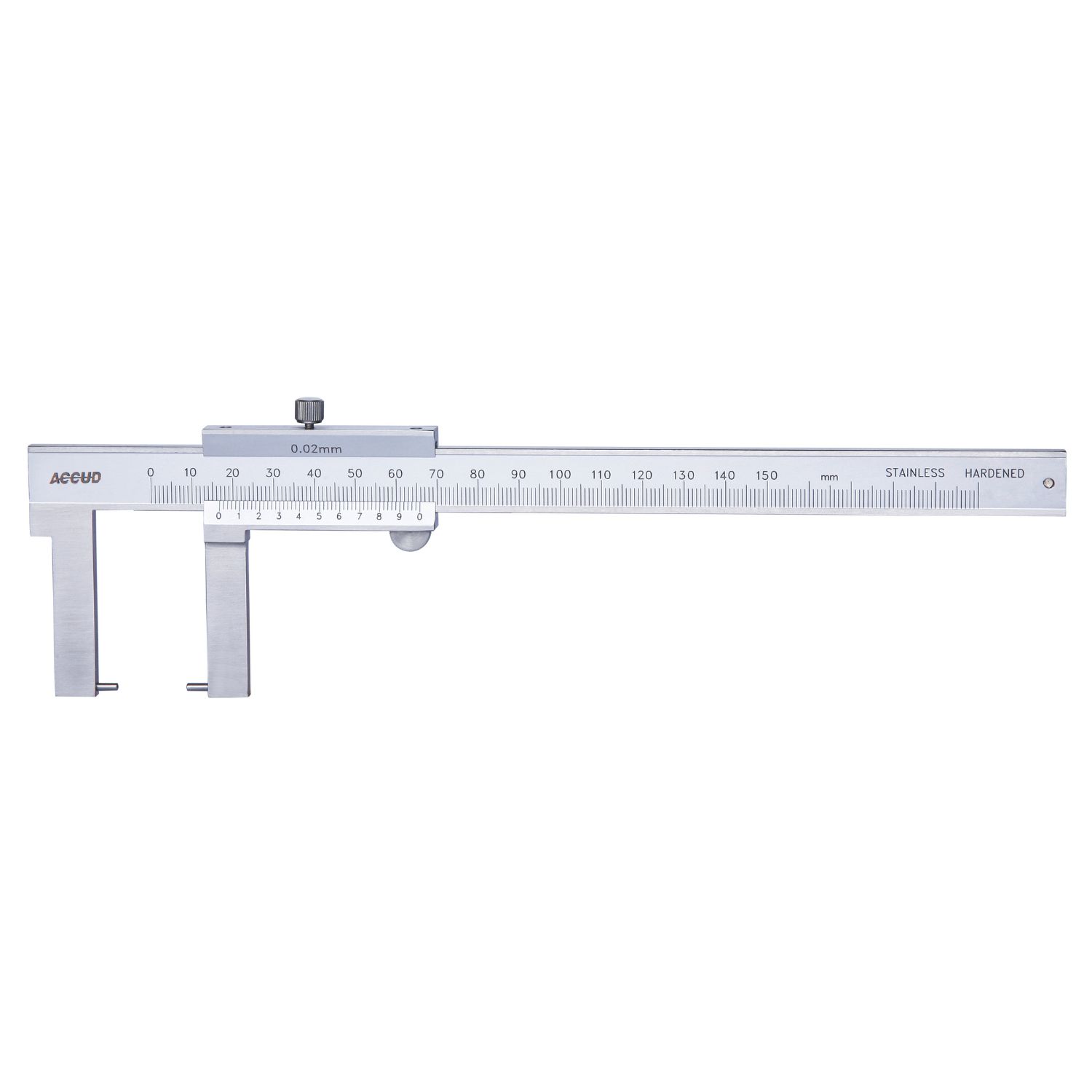

THƯỚC KẸP CƠ KHÍ ĐO NGOÀI CỎ MỎ NHỌN ACCUD144-11
1. Thước kẹp cơ khí đo ngoài có mỏ nhọn là gì
Đây là một biến thể chuyên dụng của thước kẹp tiêu chuẩn nhưng phần mỏ đo ngoài được thiết kế vát nhọn dần về phía đỉnh
Sản phẩm này thường được chế tạo từ thép hợp kim không gỉ có độ cứng cao để đảm bảo mũi nhọn không bị mòn hay biến dạng trong quá trình tiếp xúc với phôi kim loại
Điểm khác biệt lớn nhất so với thước kẹp thông thường là diện tích tiếp xúc của mỏ đo rất nhỏ giúp nó có thể lách vào các vị trí hẹp mà mỏ đo phẳng không thể tiếp cận
2. Công dụng trong lĩnh vực cơ khí chính xác
Thước kẹp mỏ nhọn được sử dụng chủ yếu để đo khoảng cách giữa các rãnh hẹp hoặc các khe nhỏ trên chi tiết máy tròn xoay
Nó là dụng cụ đắc lực để đo độ dày của các vách ngăn mỏng hoặc khoảng cách từ mép chi tiết đến các rãnh định hình phức tạp
Trong gia công khuôn mẫu dụng cụ này dùng để kiểm tra kích thước các vị trí hốc nhọn hoặc các rãnh thoát phôi có kích thước siêu nhỏ
Sản phẩm còn được dùng để đo đường kính đáy của các loại ren ngoài hoặc các rãnh vòng o-ring mà thước kẹp mỏ phẳng thường bị cấn không đo được
Nó hỗ trợ người thợ lấy dấu hoặc đo đạc các chi tiết có biên dạng cong phức tạp yêu cầu điểm tiếp xúc đo phải thật nhỏ để đạt độ chính xác cao
3. Ưu điểm nổi bật
Khả năng đo linh hoạt tại các vị trí chật hẹp là ưu thế tuyệt đối giúp người thợ không phải dùng đến các loại dưỡng đo phức tạp
Độ chính xác thường đạt mức 0.02mm hoặc 0.05mm tương đương với các dòng thước kẹp cao cấp giúp đảm bảo dung sai cho các chi tiết cơ khí chính xác
Trọng lượng nhẹ và thiết kế công thái học giúp việc thao tác bằng một tay trở nên dễ dàng và thuận tiện trong môi trường xưởng sản xuất
Được trang bị vít hãm chắc chắn giúp cố định giá trị đo để người dùng có thể đưa thước ra ngoài khu vực khuất tầm nhìn và đọc kết quả
Độ bền cơ học cao nhờ lớp phủ chống mài mòn trên bề mặt thước giúp các vạch chia độ luôn rõ ràng sau nhiều năm sử dụng
4. Cấu tạo chi tiết
Thân thước chính là một thanh thép dài có khắc vạch chia độ theo hệ milimet và hệ inch tùy theo phiên bản sản xuất
Mỏ đo ngoài dạng nhọn gồm một phần cố định gắn liền với thân thước và một phần di động trượt trên thanh chính để kẹp chi tiết
Hàm đo trong thường nằm ở phía đối diện dùng để đo đường kính lỗ hoặc rãnh trong nhưng mục đích chính của loại thước này vẫn là mỏ nhọn đo ngoài
Khung trượt hay còn gọi là hàm động chứa vạch chia Vernier dùng để xác định phần thập phân của kích thước cần đo
Vít hãm nằm ở phía trên hàm động giúp người dùng khóa chặt vị trí của hàm khi đã kẹp đúng vào chi tiết gia công
Thanh đo độ sâu nằm ở phần đuôi thước giúp mở rộng khả năng đo lường cho các lỗ bậc hoặc rãnh sâu trên phôi
5. Cách sử dụng
Bước đầu tiên là cần lau sạch bề mặt mỏ nhọn và chi tiết cần đo để loại bỏ dầu mỡ hoặc mạt sắt có thể gây sai số
Nới lỏng vít hãm và di chuyển hàm động để kiểm tra xem vạch số 0 trên thang chính có trùng với vạch số 0 trên thang phụ hay không
Đưa phần mỏ nhọn vào vị trí cần đo trên chi tiết sao cho hai đỉnh nhọn tiếp xúc nhẹ nhàng và vuông góc với bề mặt đo
Sử dụng lực tay vừa đủ để khép hàm động lại cho đến khi cảm nhận được sự tiếp xúc ổn định mà không gây biến dạng mũi nhọn hoặc phôi
Siết nhẹ vít hãm để giữ cố định vị trí hàm động rồi đưa thước ra nơi có ánh sáng tốt để tiến hành đọc trị số
Cách đọc kết quả là lấy phần nguyên trên thang chính cộng với phần thập phân ở vị trí vạch thang phụ trùng khớp nhất với vạch thang chính
6. Lưu ý khi sử dụng
Tuyệt đối không sử dụng mỏ nhọn để vạch dấu lên bề mặt kim loại cứng vì điều này sẽ làm mòn đỉnh nhọn và gây sai số vĩnh viễn cho thước
Tránh việc ép quá mạnh mỏ đo vào chi tiết vì mỏ nhọn có diện tích tiếp xúc nhỏ nên áp lực tập trung sẽ rất lớn dễ làm hỏng bề mặt chi tiết hoặc làm cong mũi thước
Luôn bảo quản thước trong hộp đựng chuyên dụng sau khi sử dụng xong để tránh việc va chạm làm mẻ hoặc gãy đầu nhọn của mỏ đo
Định kỳ kiểm tra độ chuẩn của thước bằng các khối mẫu chuẩn để đảm bảo dụng cụ luôn nằm trong phạm vi sai số cho phép của nhà sản xuất
Không nên đo khi chi tiết vẫn còn đang quay trên máy tiện vì sẽ gây nguy hiểm cho người vận hành và làm hỏng nhanh chóng mỏ đo nhọn
Vệ sinh sạch sẽ và bôi một lớp dầu mỏng lên bề mặt thước nếu không sử dụng trong thời gian dài để ngăn ngừa hiện tượng oxy hóa
