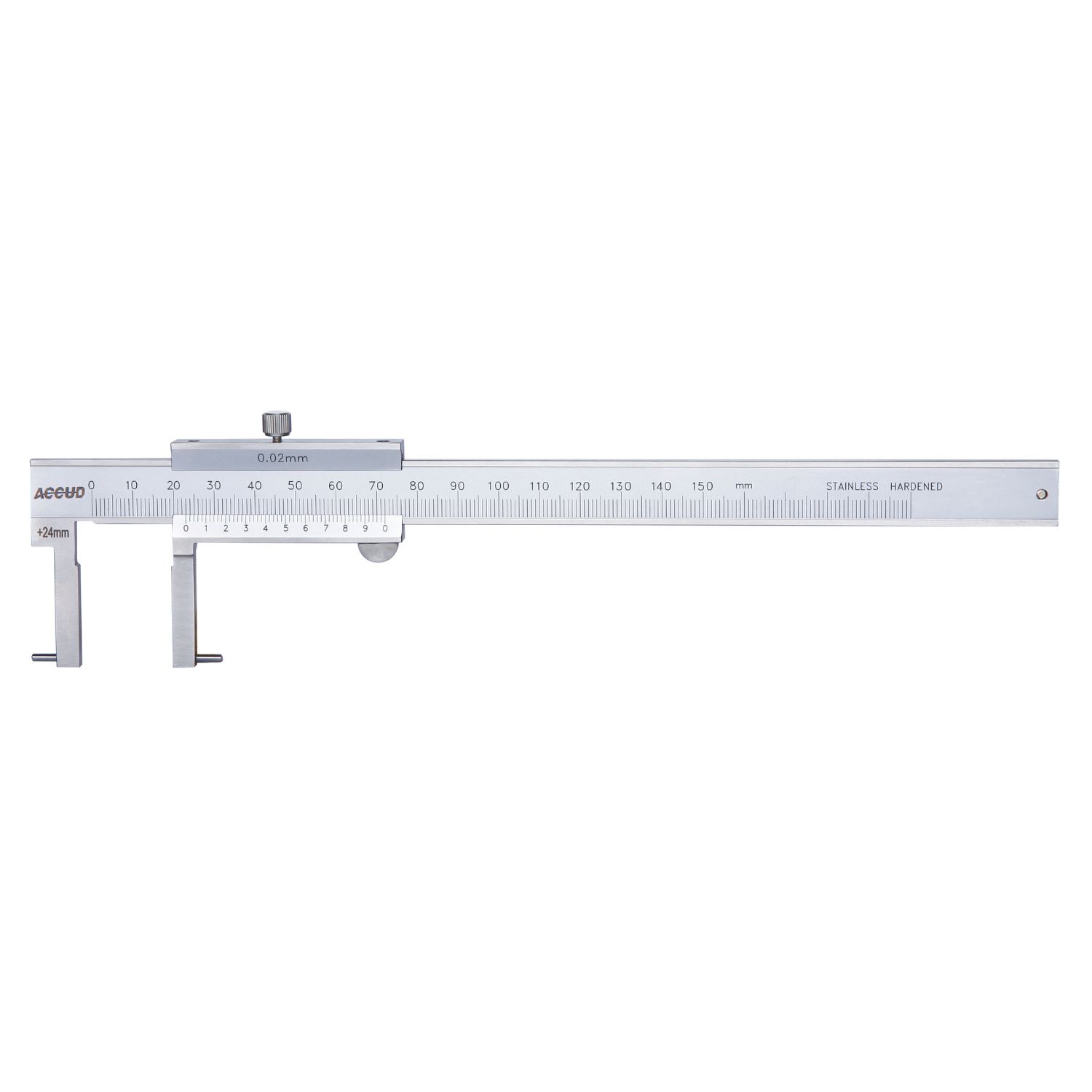

THƯỚC KẸP ĐO TRONG MỎ NHỌN ACCUD146-11
1. Thước kẹp đo trong mỏ nhọn là gì
Đây là một dòng thước kẹp chuyên dụng có phần hàm đo phía trên được thiết kế dưới dạng hai mũi nhọn hướng ra ngoài hoặc vát mỏng về phía đỉnh
Điểm khác biệt lớn nhất so với các loại thước kẹp thông thường là mỏ đo không có bề mặt phẳng mà thu nhỏ dần thành các điểm tiếp xúc rất bé
Sản phẩm này cho phép người sử dụng tiếp cận vào các rãnh hẹp bên trong lỗ hoặc các biên dạng rỗng mà mỏ đo phẳng tiêu chuẩn không thể lọt vào được
2. Công dụng trong lĩnh vực cơ khí chính xác
Thước kẹp đo trong mỏ nhọn chủ yếu dùng để kiểm tra đường kính của các rãnh vòng bên trong lỗ như rãnh lắp vòng chắn phe hoặc rãnh lắp sin phớt
Nó được ứng dụng để đo khoảng cách giữa hai điểm trong một không gian hẹp nơi mà các loại thước cặp đo trong dạng mỏ dẹt thường bị cấn vào thành chi tiết
Trong gia công lỗ bậc hoặc lỗ côn dụng cụ này giúp xác định vị trí các điểm thay đổi kích thước biên dạng bên trong một cách chính xác
Dụng cụ còn được dùng để đo các rãnh ren trong có bước lớn hoặc các rãnh thoát phôi nằm sâu bên trong lòng các chi tiết trụ rỗng
Sản phẩm hỗ trợ việc kiểm tra độ đồng nhất của các khe hở trong các bộ phận máy móc đã được lắp ráp mà không cần phải tháo rời chi tiết
3. Ưu điểm nổi bật
Khả năng tiếp cận linh hoạt là ưu điểm lớn nhất giúp đo đạc được những vị trí khuất và hẹp mà các dụng cụ đo lường phổ thông phải đầu hàng
Độ chính xác cao giúp người thợ kiểm soát được dung sai của các chi tiết lắp ghép quan trọng trong hệ thống thủy lực hoặc khí nén
Thiết kế mỏ nhọn giúp giảm thiểu diện tích tiếp xúc từ đó giảm thiểu sự sai số do bụi bẩn bám trên bề mặt phôi tại vị trí đo
Thân thước được làm từ thép không gỉ qua xử lý nhiệt luyện giúp dụng cụ có độ cứng vững tốt và không bị biến dạng khi thực hiện các phép đo trong
Cơ cấu trượt êm ái cùng vít hãm tiện lợi giúp việc cố định giá trị đo trở nên nhanh chóng và giữ nguyên kết quả khi đưa thước ra khỏi lòng phôi
4. Cấu tạo chi tiết
Thanh thước chính mang thang đo milimet và inch được chế tác tinh xảo với các vạch chia sắc nét giúp việc đọc trị số không bị nhầm lẫn
Hàm đo trong cố định là phần nhô lên ở đầu thước chính với đầu đo được mài nhọn theo tiêu chuẩn kỹ thuật
Hàm đo trong di động nằm trên con trượt có thể di chuyển dọc theo thân thước để mở rộng khoảng cách giữa hai mũi nhọn
Vít kẹp giữ hay còn gọi là vít khóa dùng để cố định hàm động sau khi đã lấy được kích thước thực tế bên trong chi tiết
Thang đo phụ Vernier được khắc trên hàm động giúp chia nhỏ giá trị đo đến độ phân giải 0.02mm hoặc 0.05mm tùy loại
Đuôi thước thường đi kèm thanh đo độ sâu giúp tích hợp nhiều chức năng đo lường trên cùng một dụng cụ cầm tay
5. Cách sử dụng
Vệ sinh sạch sẽ hai đầu mỏ nhọn và bề mặt bên trong của chi tiết cần đo để đảm bảo không có phôi vụn hay dầu mỡ bám vào
Đưa hai mỏ nhọn vào bên trong lỗ hoặc rãnh cần đo ở trạng thái khép kín để tránh va chạm làm hỏng đầu nhọn
Từ từ mở hàm động cho đến khi hai mũi nhọn tiếp xúc nhẹ nhàng với vách lỗ hoặc nằm gọn trong lòng rãnh cần kiểm tra
Lắc nhẹ thân thước theo phương ngang và phương đứng để tìm ra vị trí có kích thước lớn nhất đối với đo đường kính hoặc vị trí phù hợp nhất đối với đo rãnh
Siết chặt vít khóa để giữ cố định vị trí của hàm động sau đó cẩn thận đưa thước ra ngoài để đọc kết quả
Kết quả đo là tổng của trị số trên thang chính tại vị trí trước vạch số 0 của thang phụ và trị số trên thang phụ tại vạch trùng khớp nhất với thang chính
6. Lưu ý khi sử dụng
Cần đặc biệt cẩn thận với hai đầu mỏ nhọn vì chúng rất dễ bị mẻ hoặc gãy nếu va chạm mạnh vào thành phôi cứng trong quá trình đưa vào lỗ
Không được dùng mỏ nhọn để cạy hoặc nạy các chi tiết vì đầu nhọn rất mảnh và dễ bị biến dạng làm mất đi độ chính xác của thước
Khi đo các chi tiết có độ nhám cao cần thao tác nhẹ nhàng để tránh làm mòn mũi nhọn của thước qua thời gian dài sử dụng
Sau khi hoàn thành công việc cần lau khô thước bằng vải sạch và bôi một lớp dầu bảo quản để tránh rỉ sét do mồ hôi tay hoặc độ ẩm môi trường
Nên kiểm tra định kỳ bằng vòng chuẩn (Master Ring) để hiệu chỉnh sai số của thước giúp các phép đo luôn đạt độ tin cậy cao nhất
Luôn đặt thước nằm ngang trên bề mặt phẳng hoặc cất trong bao da chuyên dụng không để chồng chéo các dụng cụ nặng lên trên thân thước
