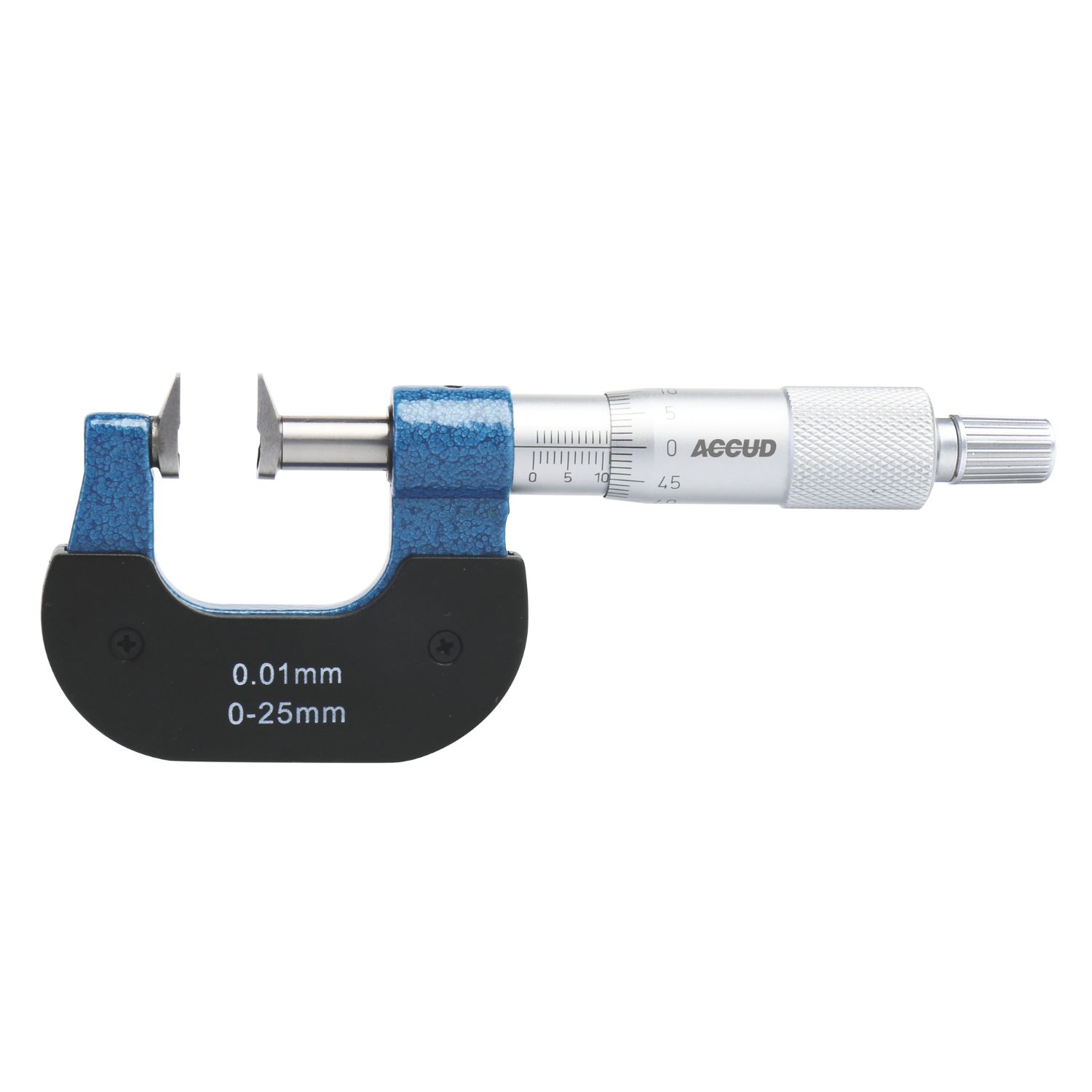

PANME CÓ ĐẦU ĐO DẠNG MỎ ACCUD330-01
-
PANME CÓ ĐẦU ĐO DẠNG MỎ LÀ GÌ
Đây là một loại dụng cụ đo lường chiều dài chính xác cao, còn được gọi là Panme mỏ nhọn hoặc Point Micrometer.
Điểm đặc trưng lớn nhất là phần đầu đo (anvil và spindle) không có dạng phẳng tròn thông thường mà được vát nhọn hoặc tạo hình như chiếc mỏ chim.
Các đầu đo này thường có góc nhọn phổ biến là 15 độ, 30 độ hoặc dạng mỏ vịt mỏng tùy theo mục đích sử dụng.
Thiết bị này được chế tạo để chuyên trị các vị trí đo mà những loại panme tiêu chuẩn có bề mặt đo rộng không thể lách vào được.
Nó có cả phiên bản cơ khí truyền thống (đọc vạch chia) và phiên bản điện tử (hiển thị số) với độ chính xác thường đạt 0.01mm hoặc 0.001mm.
-
ỨNG DỤNG TRONG LĨNH VỰC CƠ KHÍ
Đo đường kính đáy của các rãnh then, rãnh vòng nhỏ trên các trục máy hoặc chi tiết tròn xoay.
Kiểm tra độ dày vách tại những vị trí có không gian cực kỳ hạn chế như bên trong các hốc khuôn mẫu.
Xác định kích thước các vị trí nằm ở đáy của các bậc ren hoặc các khe hẹp giữa các chi tiết lắp ghép.
Đo độ dày thành ống tại các điểm gần mép hoặc các vị trí có biên dạng lồi lõm phức tạp.
Sử dụng trong chế tạo đồng hồ, thiết bị y tế và linh kiện điện tử nơi có nhiều chi tiết siêu nhỏ cần tiếp xúc điểm.
Hỗ trợ kiểm tra sai số vị trí và hình học của các rãnh định vị trong các bộ truyền động cơ khí chính xác.
-
ƯU ĐIỂM NỔI BẬT
Khả năng tiếp cận linh hoạt: Thiết kế đầu mỏ nhọn là giải pháp duy nhất cho các phép đo tại rãnh sâu và khe hẹp.
Tiếp xúc điểm chính xác: Cho phép đo chính xác tại một điểm cụ thể trên bề mặt không bằng phẳng mà không bị ảnh hưởng bởi các vùng lân cận.
Độ tin cậy cao: Mặc dù mỏ nhọn nhưng trục vít vẫn được thiết kế tinh vi, đảm bảo độ lặp lại của kết quả đo tương đương với panme chuẩn.
Chất liệu cao cấp: Các đầu mỏ thường được làm từ hợp kim cứng (Carbide) chịu mài mòn, giúp giữ được độ nhọn và độ chuẩn xác sau thời gian dài.
Đa dạng hóa đầu đo: Người dùng có thể chọn các góc nhọn khác nhau (15°, 30°) để phù hợp với từng biên dạng chi tiết cụ thể.
-
CẤU TẠO
Khung thước chữ U: Được đúc bằng gang hoặc thép chuyên dụng, có tính ổn định kích thước cao và khả năng chống giãn nở nhiệt tốt.
Mỏ đo cố định (Anvil): Có dạng mỏ nhọn hoặc vát mỏng, gắn chắc chắn vào đầu khung thước.
Trục đo di động (Spindle): Được mài nhọn ở đầu tiếp xúc, di chuyển tịnh tiến ra vào nhờ cơ cấu ren vít chính xác bên trong.
Ống lót (Sleeve) và vành xoay (Thimble): Nơi chứa các vạch chia kích thước (đối với loại cơ) hoặc tích hợp cảm biến (đối với loại điện tử).
Núm vặn tinh chỉnh (Ratchet Stop): Bộ phận cực kỳ quan trọng giúp kiểm soát lực kẹp, đảm bảo không làm biến dạng đầu đo hoặc phôi.
Vít khóa (Locking nut): Dùng để cố định trục đo tại một vị trí để đọc kết quả hoặc so sánh.
-
LƯU Ý KHI SỬ DỤNG
Vệ sinh đầu mỏ đo thật kỹ trước khi đo, vì bất kỳ hạt bụi nào bám vào đầu nhọn cũng gây ra sai số rất lớn so với bề mặt đo phẳng.
Thao tác nhẹ nhàng: Vì đầu đo có dạng nhọn nên diện tích tiếp xúc rất nhỏ, áp lực tập trung lớn dễ gây trầy xước phôi hoặc mẻ đầu đo nếu va chạm mạnh.
Đặt thước vuông góc: Phải đảm bảo trục của panme nằm đúng phương đo của chi tiết để tránh sai số do đặt chéo mỏ đo trong rãnh.
Luôn sử dụng núm tinh chỉnh (Ratchet): Không được vặn trực tiếp ống xoay chính quá mạnh vì lực ép lớn có thể làm hỏng mũi nhọn của thước ngay lập tức.
Kiểm tra điểm không (Zero check): Đối với panme mỏ nhọn, việc kiểm tra điểm 0 cực kỳ quan trọng; nếu mỏ bị mòn nhẹ, cần hiệu chuẩn lại ngay bằng thanh mẫu chuẩn.
Bảo quản cẩn thận: Sau khi dùng xong nên lùi trục đo ra một chút (không để hai đầu mỏ chạm nhau), lau dầu chống rỉ và cất trong hộp chuyên dụng.
