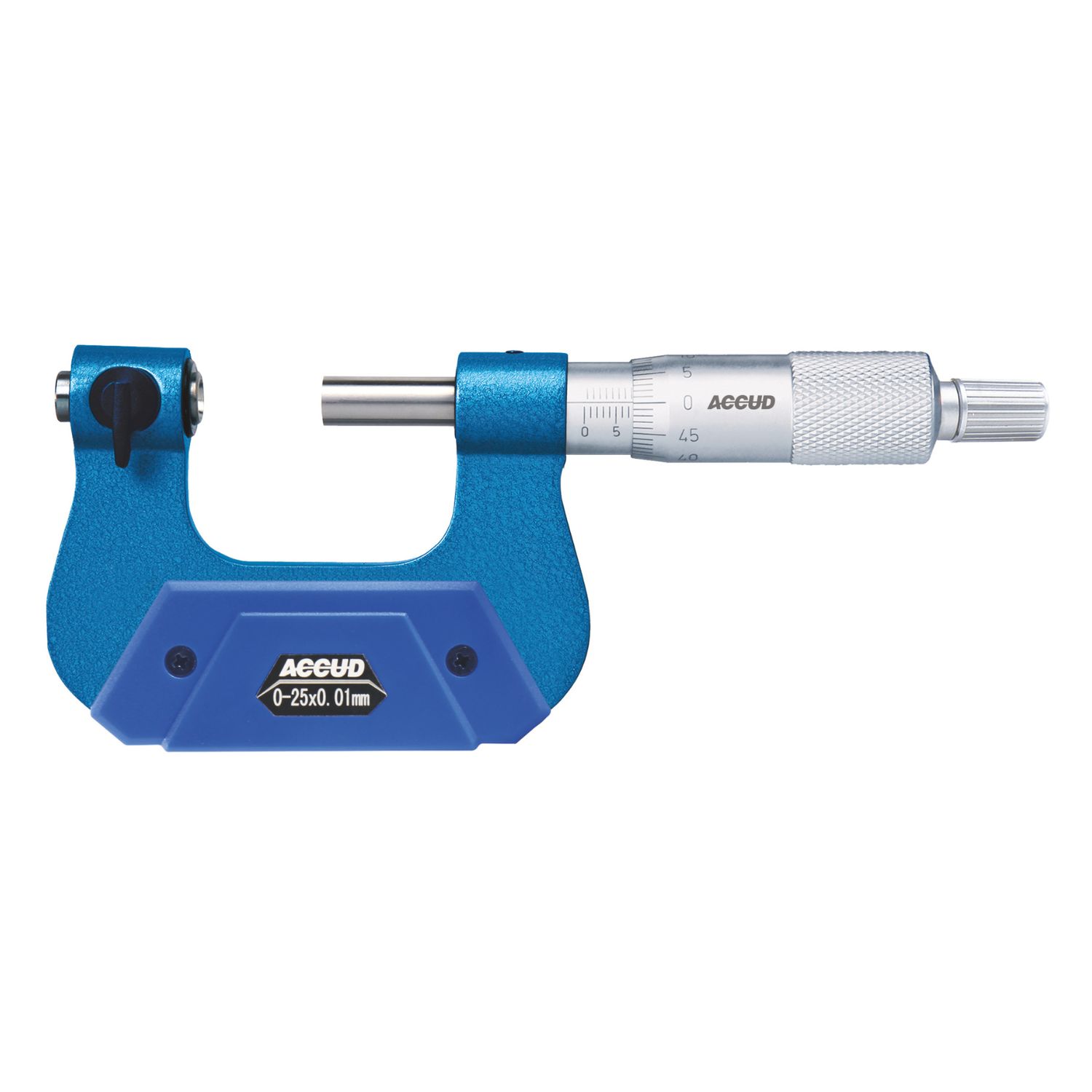

PANME VẠN NĂNG CÓ TRỤC ĐO KHÔNG XOAY ACCUD301-01
-
PANME VẠN NĂNG CÓ TRỤC ĐO KHÔNG XOAY LÀ GÌ
Đây là loại panme đo ngoài đặc biệt với cơ chế truyền động cho phép trục đo (spindle) di chuyển tịnh tiến tiến - lùi mà không tự xoay quanh trục của nó.
Trong panme thông thường, khi bạn vặn núm, trục đo vừa tiến tới vừa xoay tròn, nhưng ở loại này, trục đo chỉ trượt thẳng để tiếp xúc với vật cần đo.
Thiết bị thường được trang bị bộ đầu đo có thể thay đổi được (vạn năng) để thực hiện nhiều kiểu đo khác nhau trên cùng một thân thước.
Cơ chế này giúp loại bỏ hoàn toàn lực ma sát xoay lên bề mặt chi tiết, bảo vệ các bề mặt nhạy cảm khỏi bị trầy xước.
-
ỨNG DỤNG TRONG LĨNH VỰC CƠ KHÍ
Đo các chi tiết có bề mặt mạ, phủ hoặc các vật liệu mềm dễ bị trầy xước do ma sát xoay của đầu đo thông thường.
Đo độ dày của các loại màng mỏng, lá kim loại hoặc giấy nơi mà lực xoắn có thể làm nhăn hoặc rách vật liệu.
Sử dụng kết hợp với các đầu đo dạng đĩa để đo bánh răng hoặc các chi tiết có biên dạng đặc biệt mà không làm sai lệch vị trí tiếp xúc.
Đo kích thước các chi tiết nhỏ, tinh vi trong ngành đồng hồ và linh kiện điện tử yêu cầu sự ổn định tuyệt đối tại điểm tiếp xúc.
Ứng dụng trong các phép đo so sánh bằng cách lắp các đầu đo đặc thù để kiểm tra rãnh, ren hoặc khe hẹp.
-
ƯU ĐIỂM NỔI BẬT
Bảo vệ bề mặt chi tiết: Loại bỏ lực xoắn lên bề mặt đo, cực kỳ hữu ích cho các vật liệu có độ bóng cao hoặc lớp mạ mỏng.
Độ chính xác và tính ổn định: Việc trục không xoay giúp giảm thiểu sai số do sự rung động hoặc độ rơ không đều của ren khi xoay tròn.
Linh hoạt cao: Khả năng thay đổi nhiều loại đầu đo khác nhau giúp biến nó thành một bộ công cụ đo đa năng.
Tuổi thọ đầu đo cao: Giảm mài mòn cho chính các mặt đo của thước vì chúng không bị chà sát xoay trên bề mặt phôi cứng.
Dễ dàng thao tác: Người dùng có thể cảm nhận lực tiếp xúc một cách thuần túy tịnh tiến, giúp kết quả đo có độ lặp lại tốt hơn.
-
CẤU TẠO
Khung chữ U: Được chế tạo chắc chắn, thường có lớp ốp cách nhiệt để ngăn nhiệt độ cơ thể ảnh hưởng đến kết quả đo.
Cơ chế trục không xoay (Non-rotating spindle): Sử dụng hệ thống rãnh dẫn hướng và khớp nối đặc biệt để chuyển chuyển động quay của vành xoay thành chuyển động tịnh tiến đơn thuần của trục.
Bộ đầu đo thay thế: Các mũi đo với hình dạng khác nhau (phẳng, cầu, đĩa, nêm) có thể tháo lắp linh hoạt ở đầu trục và đe.
Vành xoay và Ống lót: Chứa các vạch chia kích thước đối với loại cơ hoặc tích hợp bộ đọc cảm biến đối với loại điện tử.
Núm vặn tinh chỉnh (Ratchet Stop): Đảm bảo áp lực đo luôn đồng nhất và vừa đủ, không gây biến dạng vật liệu.
Vít khóa: Dùng để cố định vị trí trục đo sau khi đã xác định được kích thước cần thiết.
-
LƯU Ý KHI SỬ DỤNG
Vệ sinh phần khớp nối và các đầu đo thay thế thật kỹ trước khi lắp, tránh để hạt bụi bẩn bám vào gây sai số hệ thống.
Mỗi khi thay đầu đo hoặc tháo lắp, bắt buộc phải kiểm tra và thiết lập lại điểm gốc (Zero setting) bằng thanh mẫu chuẩn.
Tuyệt đối không dùng lực tay vặn trực tiếp quá mạnh, luôn sử dụng núm tinh chỉnh để trục đo tiếp xúc nhẹ nhàng với phôi.
Kiểm tra định kỳ rãnh dẫn hướng của trục đo để đảm bảo trục di chuyển mượt mà, không bị kẹt hoặc có độ rơ dọc.
Khi lắp các đầu đo dạng đĩa hoặc dạng dẹt, cần đảm bảo chúng được định vị đúng hướng và vuông góc với phương đo.
Bảo quản thiết bị trong hộp chuyên dụng, lau sạch mồ hôi tay và bôi một lớp dầu bảo quản mỏng lên các bộ phận kim loại sau khi dùng.
Nếu là phiên bản điện tử, hãy tháo pin khi không sử dụng trong thời gian dài để bảo vệ mạch điện bên trong.
