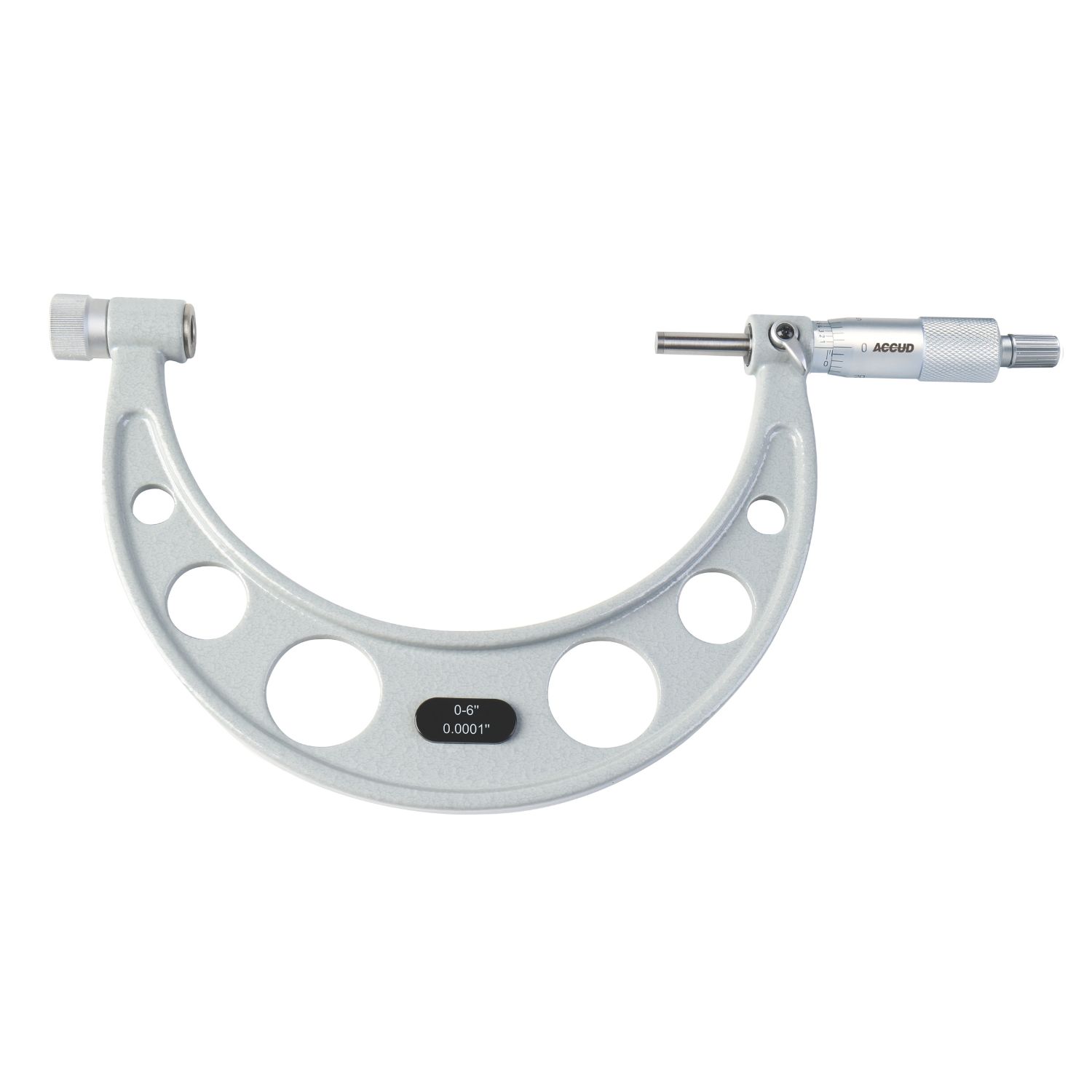

PANME ĐO NGOÀI CÓ MỎ ĐO THAY THẾ ĐƯỢC ACCUD325-006-E01
-
PANME ĐO NGOÀI CÓ MỎ ĐO THAY THẾ ĐƯỢC LÀ GÌ
Là loại panme đo ngoài đặc biệt được thiết kế với phần đe (anvil) có thể tháo rời để lắp các thanh thay thế có độ dài khác nhau
Thay vì chỉ có một dải đo cố định 25mm như panme thông thường, thiết bị này có dải đo rất rộng, ví dụ từ 0-100mm, 100-200mm hoặc thậm chí lên đến 1000mm trên cùng một khung thước
Kết quả đo được xác định bằng cách cộng kích thước của thanh thay thế đang sử dụng với giá trị đọc được trên vành xoay
Đây là giải pháp kinh tế hiệu quả để thay thế cho việc phải mua nhiều chiếc panme đơn lẻ cho từng dải đo khác nhau
-
ỨNG DỤNG TRONG LĨNH VỰC CƠ KHÍ
Đo đường kính ngoài của các trục máy lớn, các ống thép hoặc các chi tiết hình trụ có kích thước thay đổi linh hoạt
Sử dụng trong các xưởng gia công hạng nặng để kiểm tra kích thước các phôi đúc, phôi rèn sau khi gia công thô và tinh
Ứng dụng trong khâu kiểm soát chất lượng (QC) tại các nhà máy chế tạo máy công cụ, nơi có nhiều chi tiết kích thước khác nhau
Sử dụng làm dụng cụ đo chuẩn trong các phòng bảo trì để kiểm tra độ mòn của các chi tiết máy lớn theo định kỳ
Lý tưởng cho các đơn vị gia công cơ khí nhỏ lẻ cần một bộ dụng cụ đo đa năng để đáp ứng nhiều loại đơn hàng với chi phí thấp
-
ƯU ĐIỂM NỔI BẬT
Tính kinh tế vượt trội do một khung thước duy nhất có thể đảm nhiệm công việc của 4 đến 6 chiếc panme tiêu chuẩn
Tiết kiệm không gian lưu trữ và thuận tiện khi di chuyển giữa các khu vực sản xuất do tất cả nằm gọn trong một hộp đựng
Khung thước thường được chế tạo từ gang đúc hoặc thép hợp kim rất cứng vững, đảm bảo không bị biến dạng khi đo các chi tiết lớn
Khả năng linh hoạt cực cao khi có thể thay đổi dải đo chỉ trong vài giây bằng thao tác tháo lắp thanh thay thế
Bề mặt đo của các mỏ thay thế đều được làm từ hợp kim cứng Carbide, đảm bảo độ bền và chống mài mòn tuyệt vời
-
CẤU TẠO
Khung chữ U có kích thước lớn, chắc chắn và thường được khoét lỗ để giảm trọng lượng mà không làm mất đi độ cứng vững
Trục đo di động (Spindle) có hành trình chuẩn 25mm hoặc 50mm tùy theo dòng máy
Bộ mỏ đo thay thế (Interchangeable Anvils) bao gồm nhiều thanh thép có chiều dài tăng dần để thay đổi dải đo
Vít khóa đầu đo được thiết kế đặc biệt để định vị và giữ chặt các mỏ đo thay thế tại một vị trí chính xác trên khung
Vành xoay và ống lót chứa thang đo vạch chia tương tự như panme truyền thống hoặc tích hợp màn hình điện tử
Thanh mẫu chuẩn (Setting Standards) đi kèm tương ứng với từng dải đo để hiệu chuẩn thiết bị sau mỗi lần thay mỏ đo
-
LƯU Ý KHI SỬ DỤNG
Vệ sinh cực sạch bề mặt tiếp xúc giữa mỏ đo thay thế và khung thước vì chỉ cần một hạt bụi nhỏ tại khớp nối sẽ gây sai số lớn
Bắt buộc phải sử dụng thanh mẫu chuẩn tương ứng để thiết lập lại điểm 0 (Zero setting) sau mỗi lần thay đổi mỏ đo
Khi lắp mỏ đo vào khung, cần vặn chặt vít khóa nhưng không nên dùng lực quá mạnh làm biến dạng bề mặt định vị
Do kích thước khung lớn, nhiệt độ tay người có thể làm giãn nở khung đáng kể, nên luôn cầm vào phần ốp cách nhiệt trên thân thước
Khi đo các chi tiết lớn, cần có sự hỗ trợ của giá đỡ hoặc người phụ giúp để đảm bảo thước luôn vuông góc với trục của chi tiết
Sau khi sử dụng xong, cần tháo mỏ đo ra, lau sạch dầu mỡ và cất vào hộp chuyên dụng để tránh làm thất lạc các thanh thay thế
