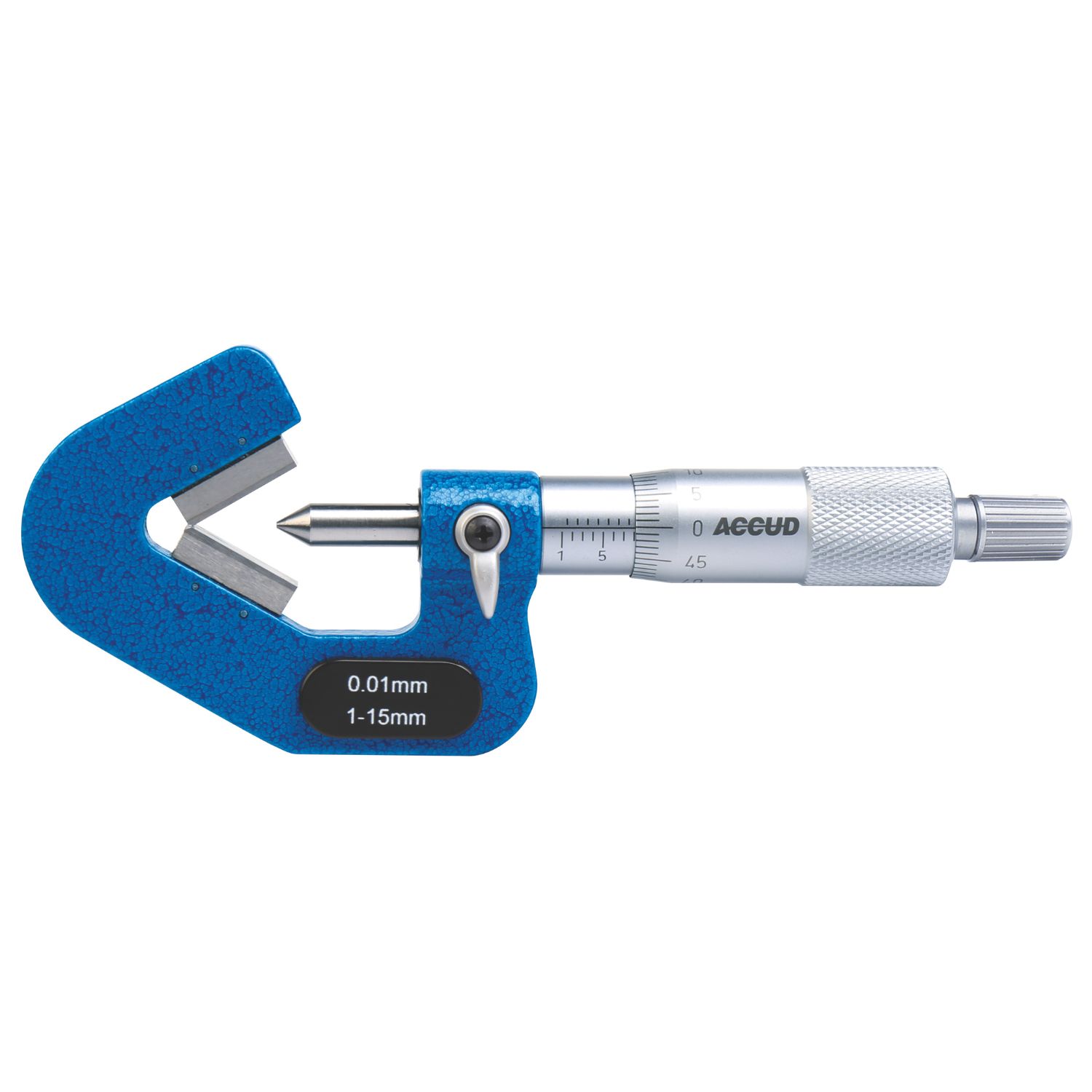

PANME MỎ ĐO CHỮ V ACCUD334-006-01

PANME MỎ ĐO CHỮ V ACCUD334-006-01

Panme mỏ đo chữ V (V-Anvil Micrometer) là một thiết bị đo lường cơ khí chính xác được thiết kế riêng biệt để đo đường kính của các vật thể tròn có số lưỡi cắt hoặc số rãnh lẻ mà các loại panme mỏ phẳng thông thường không thể xử lý được.

Panme mỏ đo chữ V là gì

Đây là loại panme đặc biệt có phần đe (mỏ đo cố định) được gia công thành hình chữ V với góc mở tiêu chuẩn (thường là $60^\circ$ hoặc $108^\circ$) thay vì một mặt phẳng đơn thuần

Thiết kế này cho phép dụng cụ kẹp chặt và định tâm các chi tiết có số cánh lẻ như mũi taro, mũi phay 3 lưỡi hoặc 5 lưỡi, đảm bảo trục đo luôn đi qua đỉnh của một lưỡi và đáy vách chữ V tiếp xúc với các lưỡi còn lại

Dòng thước này có cả phiên bản cơ khí đọc vạch chia (Vernier) và phiên bản điện tử hiển thị số, tùy thuộc vào độ chính xác và tốc độ thao tác mong muốn

Ứng dụng trong lĩnh vực cơ khí

Ứng dụng quan trọng nhất là đo đường kính ngoài của các dụng cụ cắt gọt có số lưỡi cắt lẻ như mũi taro ($3$ cánh), mũi phay ngón hoặc mũi khoan đặc biệt

Sử dụng để kiểm tra độ tròn và phát hiện các sai số hình học dạng đa cung (lobed form) trên các chi tiết sau khi mài không tâm (centerless grinding)

Đo đường kính vòng đỉnh của các trục rãnh then hoặc các bánh răng nhỏ có số răng không đối xứng qua tâm

Kiểm tra kích thước của các loại phôi trụ trong quá trình gia công tinh nhằm đảm bảo dung sai lắp ghép khắt khe nhất

Ứng dụng trong các phòng KCS (kiểm soát chất lượng) để nghiệm thu các dụng cụ cắt gọt từ nhà cung cấp trước khi đưa vào sản xuất

Ưu điểm nổi bật

Khả năng đo trực tiếp: Cho phép xác định kích thước thực của chi tiết lẻ mà không cần dùng đến các phương pháp đo gián tiếp hay tính toán toán học phức tạp

Định tâm tự động: Cấu tạo mỏ chữ V giúp chi tiết tự động rơi vào vị trí đo chuẩn, hạn chế sai số do người vận hành đặt phôi lệch

Độ chính xác cực cao: Thường đạt độ phân giải $0.001mm$, đáp ứng các yêu cầu kiểm soát chất lượng của ngành cơ khí chính xác

Độ bền vượt trội: Mỏ đo chữ V thường được làm bằng hợp kim cứng (Carbide) chống mài mòn cực tốt, duy trì độ chính xác sau hàng vạn lần tiếp xúc với thép cứng

Thiết kế chuyên dụng: Giúp giải quyết triệt để vấn đề "đo không qua tâm" thường gặp trên các chi tiết lẻ khi dùng panme thông thường

Cấu tạo chi tiết

Khung thước: Hình chữ C hoặc U làm bằng gang đúc hoặc thép hợp kim, có lớp ốp cách nhiệt để tránh giãn nở nhiệt do hơi nóng từ tay người cầm

Mỏ đo cố định (V-Anvil): Là khối chữ V có góc mở xác định (ví dụ $60^\circ$ cho vật có $3$ cánh), gắn cố định trên khung thước

Trục đo di động (Spindle): Trục thép ren chính xác di chuyển tịnh tiến, đầu trục phẳng tiếp xúc với đỉnh lưỡi cắt của chi tiết

Màn hình hiển thị hoặc vạch chia: Nơi hiển thị kết quả đo (đối với dòng điện tử là LCD, dòng cơ khí là vạch chia trên ống lót)

Núm vặn tinh chỉnh (Ratchet Stop): Bộ phận quan trọng giúp kiểm soát lực đo đồng nhất, tránh làm mẻ lưỡi cắt của dụng cụ

Vít khóa (Locking Screw): Dùng để cố định trục đo sau khi đã lấy được kích thước để đọc kết quả hoặc ghi chép

Lưu ý khi sử dụng

Chọn đúng loại góc mỏ chữ V: Phải sử dụng panme có góc $60^\circ$ cho vật thể có $3$ cánh và góc $108^\circ$ cho vật thể có $5$ cánh

Vệ sinh tuyệt đối: Rãnh chữ V rất dễ bám mạt sắt hoặc bụi bẩn, chỉ một hạt bụi nhỏ cũng làm lệch tâm đo và gây sai số lớn

Kiểm tra điểm không (Zero Setting): Trước khi đo cần sử dụng thanh mẫu (Standard Plug) đi kèm để hiệu chuẩn thước vì loại này không thể khép kín mỏ đo về không như panme thường

Thao tác nhẹ nhàng: Luôn sử dụng núm vặn tinh chỉnh để siết thước, tuyệt đối không vặn trực tiếp ống xoay để tránh làm hỏng lưỡi cắt sắc bén của dụng cụ

Vị trí đặt chi tiết: Đảm bảo chi tiết nằm cân bằng và vuông góc trong lòng chữ V, không được để chi tiết bị nghiêng hoặc lệch về một phía của vách V

Bảo quản: Sau khi sử dụng phải lau sạch dầu mỡ, bôi một lớp dầu chống rỉ chuyên dụng và cất trong hộp nhựa lót nhung để tránh va đập
