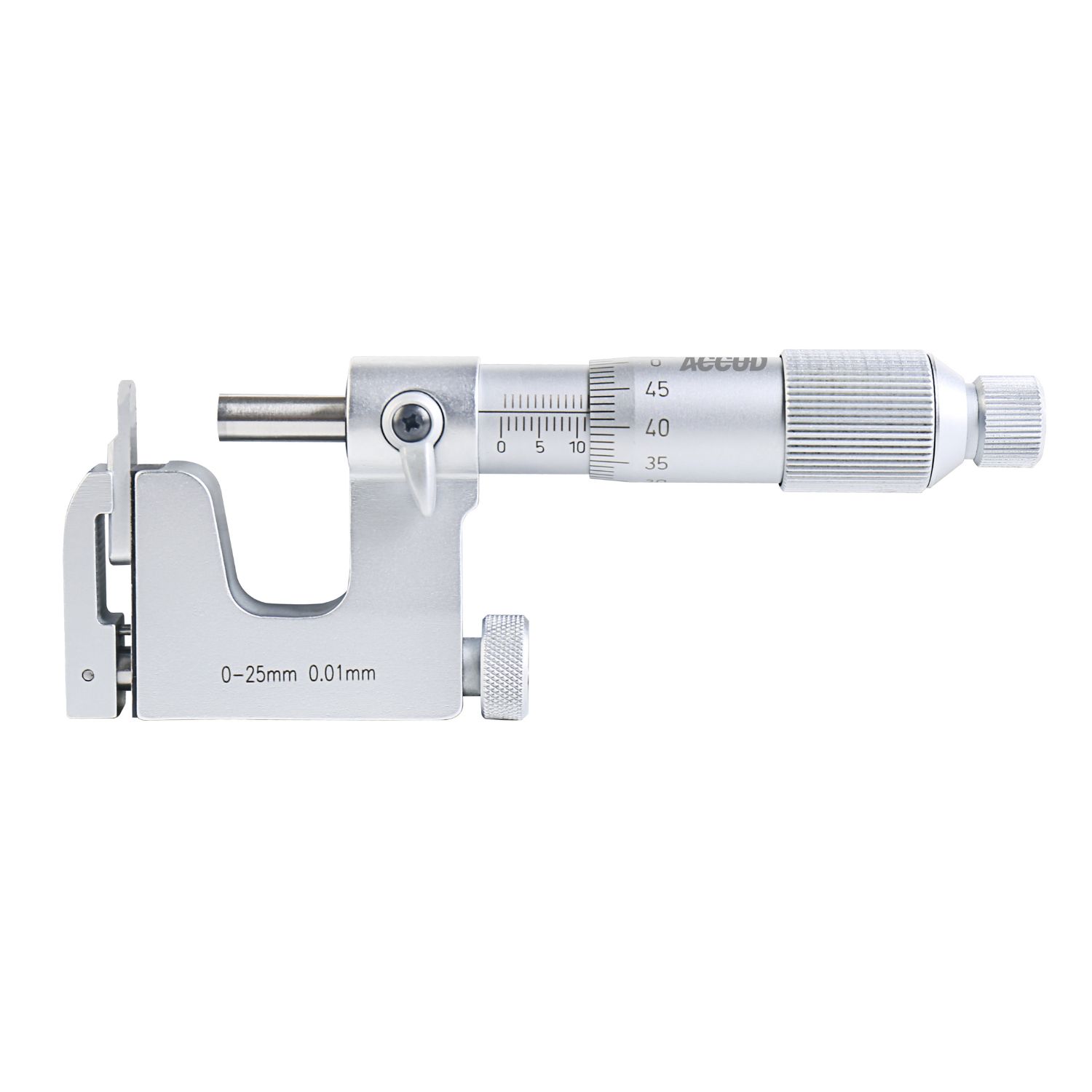

PANME CÓ ĐẦU ĐO THAY THẾ ĐƯỢC ACCUD377-01
Panme có đầu đo thay thế được là một loại dụng cụ đo lường chiều dài chính xác với thiết kế đặc biệt cho phép thay đổi các thanh đo để mở rộng phạm vi đo trên cùng một khung thước.
Thay vì chỉ có một khoảng đo cố định như các loại panme thông thường thì thiết bị này đi kèm với một bộ các đầu đo có kích thước khác nhau để người dùng linh hoạt tháo lắp theo nhu cầu.
Cấu tạo
Khung thước được làm từ vật liệu thép tinh luyện hoặc gang đúc có độ cứng cao và thiết kế hình chữ U để đảm bảo không bị biến dạng khi đo các chi tiết lớn.
Trục đo di động là bộ phận có thể di chuyển ra vào nhờ hệ thống ren vặn chính xác để tiếp xúc với bề mặt cần đo.
Các đầu đo thay thế là những thanh đo có chiều dài chuẩn xác đi kèm theo bộ giúp người dùng thay đổi khoảng cách đo cố định trên thân thước.
Ống chia độ và núm vặn bánh cóc giúp người dùng kiểm soát lực ép vừa đủ lên vật đo để kết quả đo đạt độ chính xác cao nhất.
Bộ phận khóa trục đo giúp cố định vị trí của trục đo sau khi đã tiếp xúc với vật để người dùng dễ dàng đọc kết quả mà không sợ bị lệch.
Thanh chuẩn là phụ kiện quan trọng đi kèm để kiểm tra và thiết lập lại điểm gốc mỗi khi thay đổi đầu đo mới.
Ứng dụng trong lĩnh vực cơ khí
Thiết bị được sử dụng rộng rãi để đo đường kính ngoài của các trục máy có kích thước lớn và không đồng nhất về dải đo.
Trong các xưởng gia công chi tiết máy nó dùng để kiểm tra các phôi thô hoặc các sản phẩm sau khi tiện và phay có kích thước đa dạng.
Ngành công nghiệp đóng tàu và sản xuất động cơ hạng nặng thường dùng loại thước này để đo các chi tiết siêu lớn mà các loại thước thông thường không đáp ứng được.
Các bộ phận kiểm tra chất lượng sản phẩm sử dụng thiết bị này để giảm bớt số lượng dụng cụ cần mang theo khi đi kiểm tra hiện trường.
Ưu điểm nổi bật
Khả năng linh hoạt vượt trội giúp một chiếc thước duy nhất có thể đảm nhiệm công việc của cả một bộ nhiều chiếc panme khác nhau.
Tiết kiệm đáng kể chi phí đầu tư cho doanh nghiệp vì không phải mua sắm quá nhiều thiết bị đo lẻ cho từng dải kích thước.
Giảm diện tích lưu trữ và bảo quản dụng cụ trong kho cũng như giúp kỹ thuật viên thao tác gọn nhẹ hơn khi làm việc.
Dải đo cực rộng thường dao động từ 0 đến 150mm hoặc thậm chí lên đến 1000mm tùy thuộc vào bộ đầu đo đi kèm.
Lưu ý khi sử dụng
Mỗi khi thay đổi đầu đo có kích thước khác bạn bắt buộc phải tiến hành hiệu chuẩn lại điểm gốc bằng thanh chuẩn tương ứng để đảm bảo độ chính xác.
Bề mặt tiếp xúc giữa đầu đo thay thế và thân thước phải được lau chùi cực kỳ sạch sẽ vì chỉ cần một hạt bụi nhỏ cũng gây ra sai số lớn.
Khi lắp đầu đo vào khung thước cần phải siết chặt chốt cố định để tránh tình trạng đầu đo bị xê dịch trong quá trình vặn trục đo.
Tránh việc tác động lực quá mạnh lên khung thước vì kích thước khung càng lớn thì độ nhạy cảm với biến dạng cơ học và nhiệt độ càng cao.
Sau khi sử dụng cần vệ sinh sạch sẽ bằng khăn mềm và bôi một lớp dầu bảo vệ để tránh tình trạng gỉ sét tại các khớp nối đầu đo.
