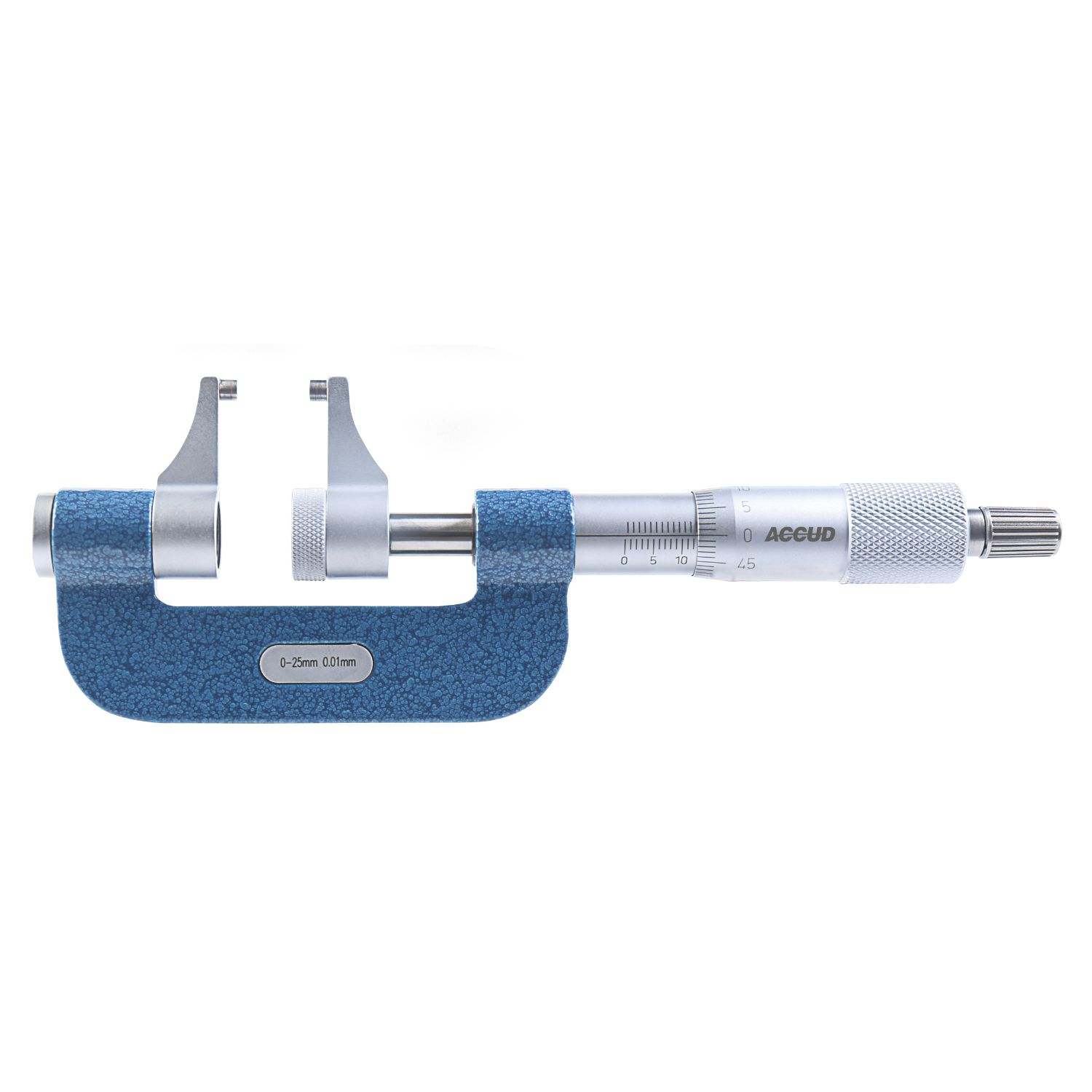

PANME DẠNG THƯỚC KẸP ACCUD378-01
-
PANME DẠNG THƯỚC KẸP LÀ GÌ
Đây là loại dụng cụ đo lường đặc biệt kết hợp giữa thân của một chiếc thước kẹp và cơ chế trục vít tinh chỉnh của một chiếc panme.
Thiết bị này cho phép thực hiện các phép đo ngoài với độ chính xác cao tương đương panme nhưng lại có tầm đo rộng và linh hoạt của một chiếc thước kẹp.
Khác với thước kẹp thông thường dùng hàm trượt tự do, loại này sử dụng bộ truyền động trục vít để kiểm soát lực ép và bước tiến của hàm đo.
Nó thường được trang bị các đầu đo dạng đĩa hoặc mặt phẳng rộng để đo các kích thước đặc thù như độ dày bánh răng hoặc các chi tiết mỏng.
-
ỨNG DỤNG TRONG LĨNH VỰC CƠ KHÍ
Đo độ dày của các chi tiết dạng tấm lớn hoặc màng mỏng yêu cầu độ chính xác đến phần nghìn milimet.
Đo khoảng cách pháp tuyến chung (đo qua nhiều răng) của bánh răng trụ để kiểm tra độ chính xác của profile răng.
Xác định độ dày của các rãnh, gờ hoặc bậc nằm sâu bên trong chi tiết mà panme cầm tay thông thường không với tới được.
Sử dụng trong lắp ráp cơ khí chính xác để kiểm soát dung sai của các chi tiết có kích thước lớn (trên 100mm).
Đo các vật liệu mềm như nhựa kỹ thuật, cao su hoặc giấy nhờ khả năng kiểm soát lực ép ổn định từ núm tinh chỉnh.
-
ƯU ĐIỂM NỔI BẬT
Dải đo cực rộng: Khác với panme tiêu chuẩn thường chỉ đo trong khoảng 25mm, loại này có thể đo dải từ 0-150mm hoặc hơn trên một thân thước duy nhất.
Độ chính xác cao: Đạt được độ phân giải thường là 0.01mm (loại cơ) hoặc 0.001mm (loại điện tử), cao hơn nhiều so với thước kẹp thông thường.
Thiết kế mỏ đo đa dạng: Thường sở hữu mỏ đo dạng đĩa hoặc mỏ nhọn giúp đo được nhiều biên dạng chi tiết phức tạp.
Thao tác linh hoạt: Cơ cấu hàm trượt cho phép thay đổi khoảng cách đo nhanh chóng trước khi thực hiện bước tinh chỉnh cuối cùng.
Kiểm soát lực đo ổn định: Hệ thống Ratchet giúp lực ép lên vật đo luôn đồng nhất, đảm bảo kết quả đo không bị sai lệch do tay nghề người dùng.
-
CẤU TẠO
Thân thước (Main Scale): Được chế tạo từ thép không gỉ gia công tinh, có rãnh dẫn hướng và thang đo chính dọc theo thân.
Hàm đo cố định và hàm đo trượt: Được mài rà đạt độ phẳng và độ song song cực cao, thường gắn kèm các đĩa đo hoặc mỏ đo chuyên dụng.
Bộ truyền động trục vít (Micrometer Head): Nằm trên hàm trượt, dùng để tinh chỉnh khoảng cách đo khi hàm đã tiếp xúc gần với chi tiết.
Núm vặn tinh chỉnh (Ratchet Stop): Bộ phận tạo lực ép tiêu chuẩn nằm ở đầu trục vít đo.
Bộ hiển thị: Có thể là vạch chia cơ khí trên vành xoay hoặc màn hình LCD điện tử tùy dòng máy.
Vít khóa (Locking Screw): Dùng để cố định hàm đo tại vị trí mong muốn sau khi đã xác định được trị số.
-
LƯU Ý KHI SỬ DỤNG
Vệ sinh thật sạch các mặt đo và bề mặt chi tiết phôi trước khi tiến hành đo để tránh sai số micron do bụi bẩn.
Tuyệt đối không dùng lực tay đẩy hàm trượt để ép trực tiếp vào chi tiết, luôn dừng lại khi gần chạm và sử dụng núm vặn tinh chỉnh.
Khi đo các chi tiết có kích thước lớn, cần cầm thước chắc chắn hoặc sử dụng giá đỡ để tránh thân thước bị võng làm ảnh hưởng đến độ song song của hai mặt đo.
Phải đảm bảo mỏ đo vuông góc hoàn toàn với bề mặt cần đo, bất kỳ sự lệch góc nào cũng làm kết quả đo lớn hơn thực tế.
Thường xuyên hiệu chuẩn điểm không (Zero) bằng các khối mẫu chuẩn (Gauge block) phù hợp với dải đo hiện tại của thước.
Bảo quản thước trong hộp lót xốp, lau khô mồ hôi tay và bôi dầu bảo quản sau mỗi lần sử dụng để ngăn ngừa rỉ sét.
