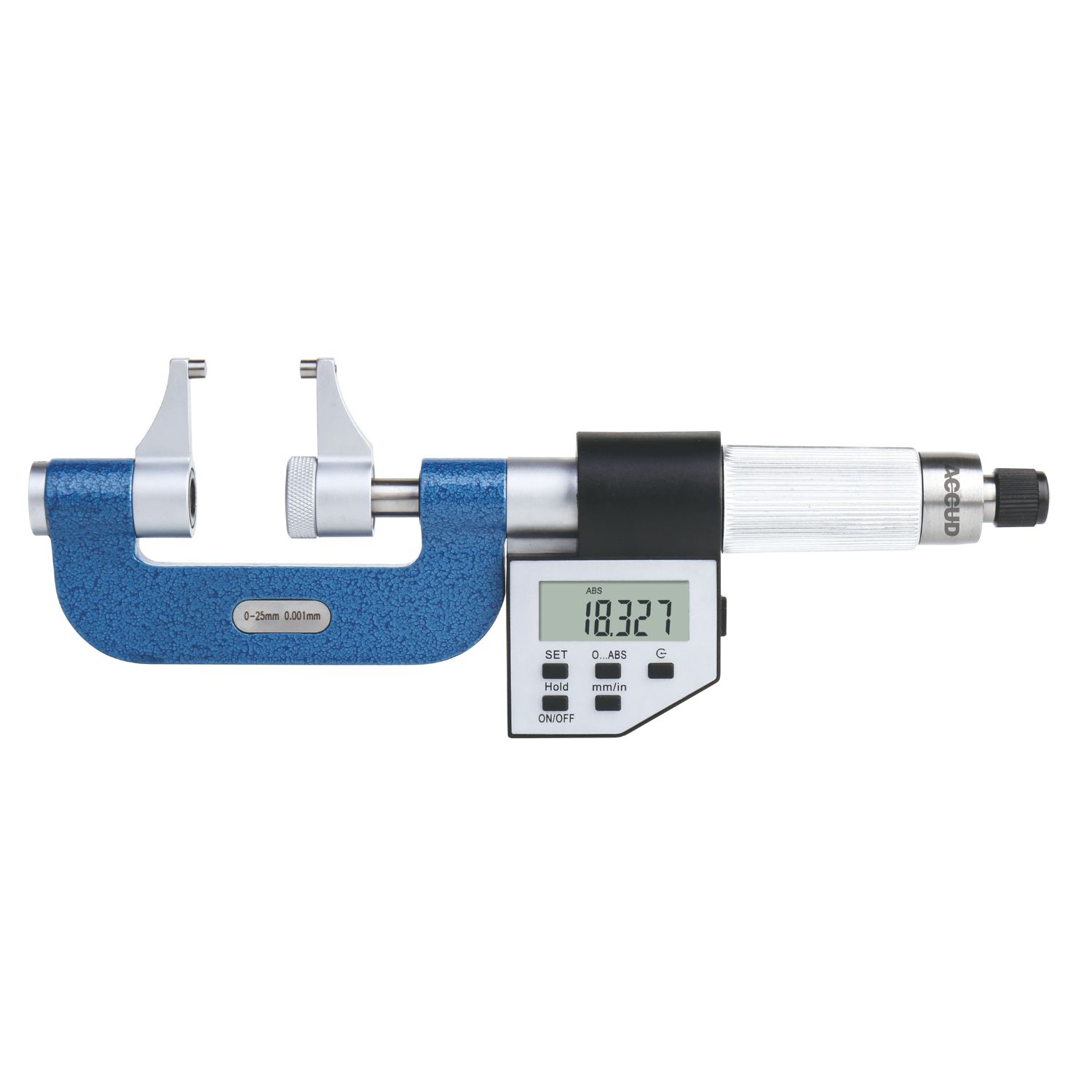

PANME DẠNG THƯỚC KẸP ĐIỆN TỬ ACCUD338-01
-
PANME DẠNG THƯỚC KẸP ĐIỆN TỬ LÀ GÌ
Đây là một loại dụng cụ đo lường lai (hybrid) độc đáo, kết hợp giữa thân của một chiếc thước kẹp và cơ cấu đo chính xác của một chiếc panme.
Thay vì sử dụng mỏ cặp trượt thông thường, thiết bị này trang bị hai đĩa đo hoặc mỏ đo chuyên dụng được điều khiển bởi trục vít chính xác ở phần đuôi hoặc thân thước.
Nó cho phép thực hiện các phép đo ngoài với độ chính xác và độ phân giải tương đương panme (thường là 0.001mm) nhưng lại có dải đo rộng và linh hoạt như thước kẹp.
Kết quả đo được hiển thị trực tiếp trên màn hình điện tử LCD giúp người dùng quan sát dễ dàng và nhanh chóng.
-
ỨNG DỤNG TRONG LĨNH VỰC CƠ KHÍ
Đo độ dày của các chi tiết dạng tấm hoặc màng mỏng yêu cầu độ chính xác cao mà thước kẹp thông thường không đáp ứng được.
Kiểm tra kích thước của các bánh răng (đo khoảng cách qua nhiều răng - span measurement) bằng các đầu đo dạng đĩa.
Xác định độ dày của các rãnh, gờ hoặc các vị trí có không gian hẹp nhờ thiết kế mỏ đo mảnh và dẹt.
Sử dụng trong các phòng QC để kiểm tra nhanh hàng loạt chi tiết có kích thước lớn nhưng yêu cầu dung sai chặt chẽ.
Đo các chi tiết bằng vật liệu mềm như nhựa, giấy hoặc cao su nhờ khả năng kiểm soát lực ép tốt hơn thước kẹp.
-
ƯU ĐIỂM NỔI BẬT
Dải đo rộng: Khác với panme thông thường chỉ đo trong khoảng 25mm, loại này có thể đo dải rộng từ 0-150mm hoặc hơn trên cùng một thân thước.
Độ chính xác micron: Duy trì được độ phân giải 0.001mm, giúp kiểm soát tốt các chi tiết có dung sai khắt khe.
Thao tác nhanh chóng: Cơ cấu trượt giúp di chuyển đến vị trí đo nhanh, sau đó dùng trục vít để lấy kích thước chính xác.
Màn hình LCD rõ nét: Loại bỏ hoàn toàn sai số đọc vạch chia, hỗ trợ các chức năng Zero, Hold và chuyển đổi mm/inch.
Thiết kế công thái học: Trọng lượng được phân bổ hợp lý giúp người thợ không bị mỏi tay khi thực hiện nhiều phép đo liên tục.
-
CẤU TẠO
Thân thước (Main Scale): Được làm bằng thép không gỉ gia công chính xác, có rãnh dẫn hướng giống như thước kẹp.
Bộ hiển thị điện tử (Digital Display): Bao gồm màn hình LCD và các nút điều khiển chức năng tích hợp trên hàm trượt.
Mỏ đo chuyên dụng (Measuring Jaws): Thường là dạng đĩa (disc) hoặc dạng phẳng, được mài rà cực phẳng và song song.
Trục vít chính xác (Micrometer Screw): Nằm ở cuối bộ hiển thị hoặc trên hàm trượt để tinh chỉnh kích thước đo.
Núm vặn tinh chỉnh (Ratchet Stop): Giúp tạo ra lực ép tiêu chuẩn lên vật đo, đảm bảo tính đồng nhất giữa các lần đo.
Vít khóa (Locking Screw): Dùng để cố định vị trí hàm đo sau khi đã lấy được trị số.
-
LƯU Ý KHI SỬ DỤNG
Vệ sinh thật sạch các bề mặt đo (mặt đĩa hoặc mặt phẳng) trước khi đo, chỉ cần một hạt bụi nhỏ cũng làm kết quả sai lệch 0.001mm.
Không bao giờ dùng lực tay đẩy hàm trượt quá mạnh để ép vào chi tiết, luôn sử dụng núm tinh chỉnh để lấy kích thước cuối cùng.
Khi đo các chi tiết có kích thước lớn, cần đảm bảo thân thước không bị võng hoặc nghiêng để tránh sai số hình học.
Định kỳ kiểm tra điểm không (Zero check) bằng cách khép kín các mỏ đo hoặc dùng khối mẫu chuẩn (Gauge block) để hiệu chuẩn.
Tránh để thước tiếp xúc với môi trường có từ tính cao hoặc nhiệt độ thay đổi đột ngột vì sẽ làm ảnh hưởng đến cảm biến và độ giãn nở của thép.
Bảo quản thước trong hộp đựng chuyên dụng, lau khô mồ hôi tay và bôi một lớp dầu bảo quản mỏng sau khi sử dụng xong.
Tháo pin nếu không sử dụng thước trong thời gian dài để tránh tình trạng pin bị chảy nước làm hỏng mạch điện tử bên trong.
