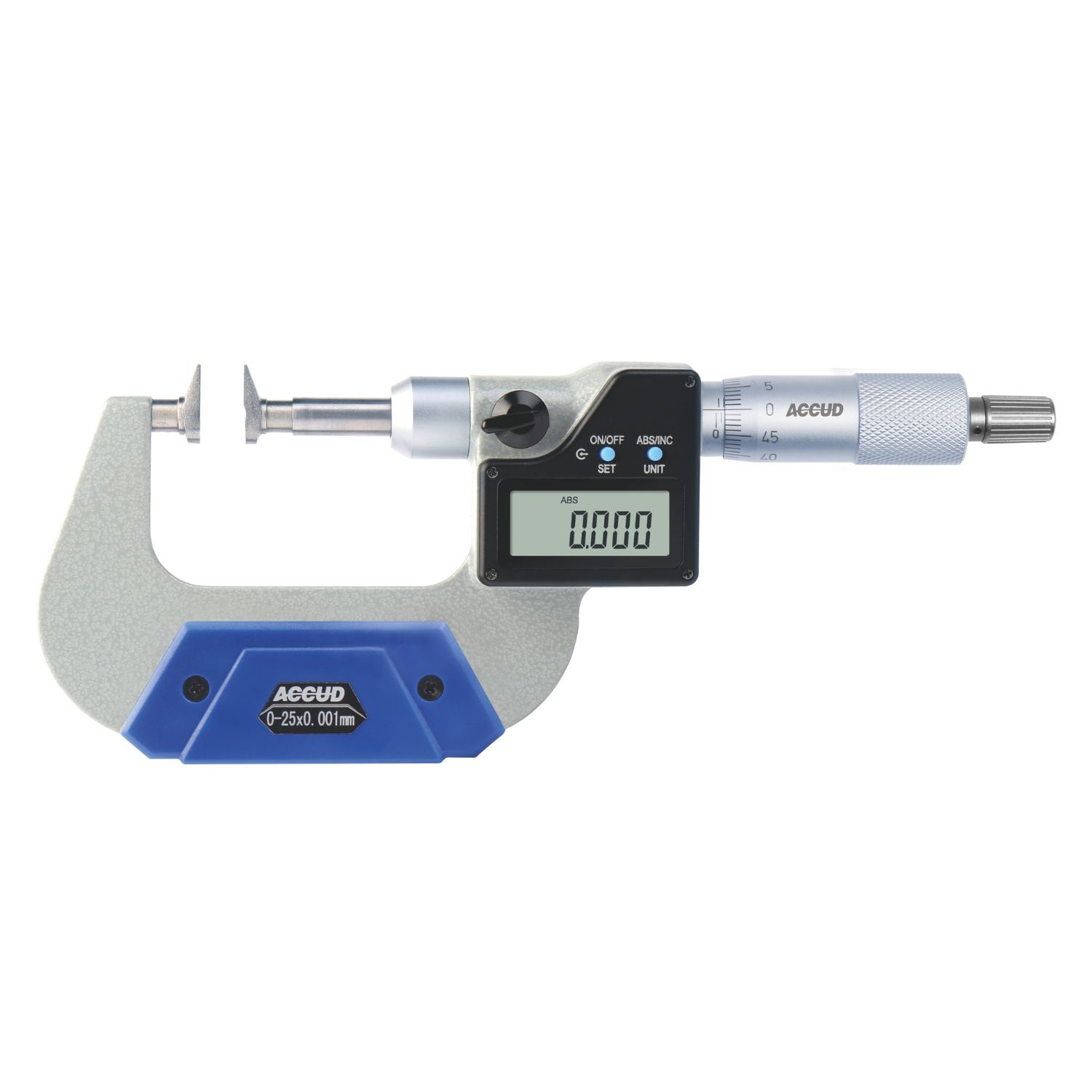

PANME ĐIỆN TỬ ĐẦU ĐO DẠNG MỎ ACCUD339-01
-
PANME ĐIỆN TỬ ĐẦU ĐO DẠNG MỎ LÀ GÌ
Đây là một thiết bị đo lường chiều dài siêu chính xác thuộc dòng họ Micrometer nhưng được tinh chỉnh về hình học đầu đo.
Điểm khác biệt cốt lõi nằm ở hai mỏ đo (anvils) được thiết kế vát mỏng, thuôn dài và nhọn dần về phía đầu tiếp xúc.
Thiết kế này không giống như các loại panme thông thường có trục đo hình trụ tròn đường kính 6.5mm hay 8mm.
Cấu trúc mỏ nhọn cho phép dụng cụ này lách sâu vào những rãnh hẹp, các khe nhỏ hoặc các vị trí có không gian hạn chế.
Thiết kế điện tử tích hợp màn hình LCD cho phép hiển thị kết quả đo ngay lập tức với độ phân giải cực cao, thường là 0.001mm (1 micron).
Thiết bị này thường được làm bằng thép hợp kim đặc biệt đã qua xử lý nhiệt để đảm bảo độ cứng vững tuyệt đối cho các mỏ đo mảnh.
-
ỨNG DỤNG TRONG LĨNH VỰC CƠ KHÍ
Đo độ dày vách tại các rãnh hẹp trên trục máy, nơi các đầu đo phẳng thông thường không thể đưa vào được.
Xác định kích thước các rãnh then hoặc rãnh vòng trên các chi tiết máy tròn xoay yêu cầu độ chính xác lắp ghép cao.
Đo khoảng cách giữa các gờ bậc hoặc các khe hở nhỏ bên trong khuôn mẫu cơ khí phức tạp.
Kiểm tra độ dày thành ống tại những vị trí gần các điểm uốn hoặc điểm có hình dạng không đều.
Đo kích thước các chi tiết nhỏ trong ngành sản xuất đồng hồ, thiết bị y tế hoặc các linh kiện vi cơ khí.
Hỗ trợ kiểm tra sai số hình học tại các vị trí tiếp xúc điểm mà các loại thước kẹp mỏ nhọn không đáp ứng được độ chính xác micron.
Sử dụng trong các phòng đo lường tiêu chuẩn (QC) để nghiệm thu sản phẩm sau công đoạn phay hoặc mài tinh.
-
ƯU ĐIỂM NỔI BẬT
Khả năng tiếp cận vượt trội nhờ bộ mỏ đo đặc thù, giúp giải quyết bài toán đo lường tại các "điểm mù" của panme tiêu chuẩn.
Độ chính xác và độ tin cậy rất cao nhờ cơ cấu trục vít chính xác, vượt xa các loại thước kẹp điện tử có cùng hình dạng đầu đo.
Màn hình hiển thị số LCD rõ nét giúp người thợ đọc kết quả nhanh chóng, giảm thiểu tối đa sai số do đọc nhầm vạch chia.
Tính năng chuyển đổi đơn vị đo mm/inch linh hoạt chỉ bằng một nút bấm, thuận tiện cho việc xử lý các bản vẽ kỹ thuật khác nhau.
Chức năng thiết lập điểm không (Zero Setting) cho phép người dùng thực hiện các phép đo so sánh hoặc đo dung sai cực kỳ đơn giản.
Các mặt đầu đo thường được làm bằng Carbide hoặc thép tôi cứng chống mài mòn, giúp kéo dài tuổi thọ và duy trì độ chuẩn của thước.
Hệ thống điều chỉnh lực đo (Ratchet Stop) giúp kết quả đo đồng nhất, không phụ thuộc vào cảm giác tay của người đo.
-
CẤU TẠO CHI TIẾT
Khung thước chữ U được đúc bằng thép hoặc gang chịu lực, có lớp phủ sơn tĩnh điện hoặc mạ chrome bảo vệ.
Hai mỏ đo dạng mỏ nhọn (Pointed Anvils) gắn liền với khung và trục đo, được mài rà chính xác đạt độ phẳng và song song cấp micron.
Trục đo chính (Spindle) di chuyển tịnh tiến bên trong thân thước thông qua cơ cấu ren vít bước cực nhỏ.
Bộ cảm biến điện tử (Encoder) nằm bên trong thân thước để chuyển đổi chuyển động cơ học thành tín hiệu số hiển thị lên màn hình.
Màn hình LCD lớn hiển thị các chữ số rõ ràng cùng các phím chức năng như ON/OFF, ZERO, ABS/INC.
Núm vặn tinh chỉnh (Ratchet Stop) nằm ở cuối chuôi thước, dùng để kiểm soát áp lực tiếp xúc giữa mỏ đo và chi tiết.
Vòng khóa (Locking nut/lever) dùng để cố định vị trí của trục đo khi người dùng muốn giữ lại giá trị vừa đo.
Ngăn chứa pin và cổng xuất dữ liệu (Output port) thường nằm ở phía sau hoặc bên cạnh bộ hiển thị điện tử.
-
LƯU Ý KHI SỬ DỤNG
Cần vệ sinh cực kỳ sạch sẽ hai đầu mỏ đo nhọn bằng giấy mịn hoặc vải mềm không xơ trước khi bắt đầu đo.
Do mỏ đo rất mảnh và nhọn, tuyệt đối không va chạm mạnh đầu mỏ vào các vật cứng vì dễ gây mẻ hoặc biến dạng.
Khi đưa thước vào các rãnh hẹp, phải đảm bảo trục của mỏ đo vuông góc hoàn toàn với bề mặt cần đo để tránh sai số hình học.
Luôn luôn sử dụng núm vặn tinh chỉnh (Ratchet) để siết thước cho đến khi nghe tiếng "tạch tạch", không vặn trực tiếp ống xoay chính quá mạnh.
Định kỳ kiểm tra điểm không (Zero Check) bằng cách khép hai mỏ đo lại hoặc sử dụng căn mẫu chuẩn để hiệu chuẩn lại cảm biến.
Bảo quản thước trong hộp lót nhung hoặc mút xốp chuyên dụng sau khi sử dụng để tránh tác động từ môi trường và va đập.
Thường xuyên bôi một lớp dầu bảo quản mỏng lên các mỏ đo bằng thép để ngăn ngừa hiện tượng rỉ sét do mồ hôi tay hoặc độ ẩm.
