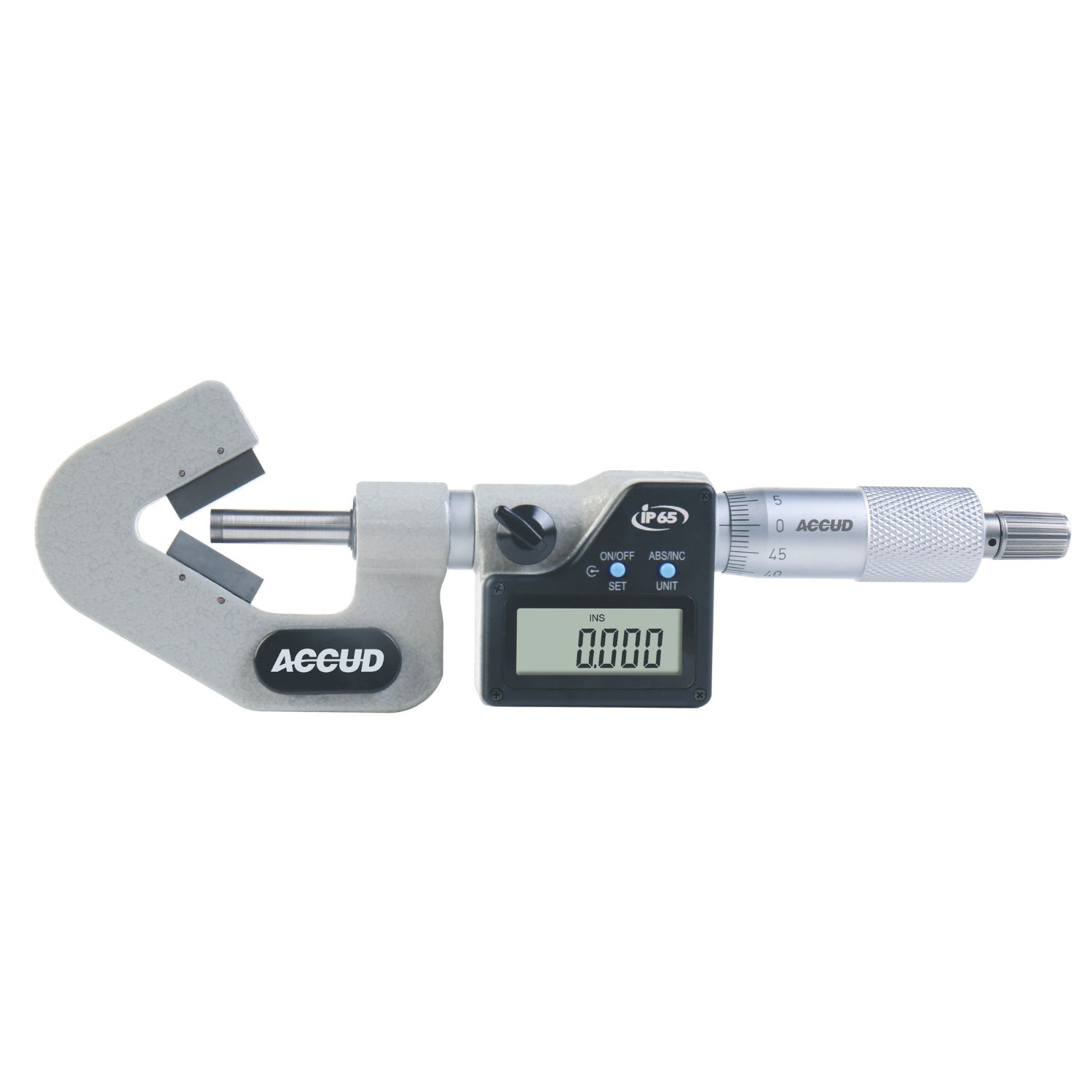

PANME MỎ ĐO CHỮ V ĐIỆN TỬ ACCUD334-020-01
Panme mỏ đo chữ V điện tử là gì
Đây là loại panme chuyên dụng thay thế mỏ đo phẳng thông thường bằng một khối chữ V cố định, giúp định vị chính xác các chi tiết tròn có số răng không đối xứng như mũi taro, mũi phay ngón hoặc mũi khoan 3 lưỡi, 5 lưỡi
Thiết bị tích hợp bộ đọc cảm biến điện tử giúp tính toán các giá trị hình học phức tạp và hiển thị kết quả đo trực tiếp trên màn hình LCD mà không cần thông qua các công thức quy đổi thủ công
Ứng dụng trong lĩnh vực cơ khí
Ứng dụng quan trọng nhất là đo đường kính thực của các dụng cụ cắt gọt có số lưỡi cắt lẻ (3 hoặc 5 cánh) nơi mà panme mỏ phẳng không thể kẹp được hai đỉnh lưỡi đối diện nhau
Dụng cụ được dùng để kiểm tra độ tròn và phát hiện các sai số hình học dạng thùy (lobed form) trên các chi tiết tròn xoay sau khi mài không tâm
Trong sản xuất vít me hoặc trục rãnh then, thiết bị này giúp đo đường kính vòng đỉnh của các chi tiết có rãnh xoắn không đối xứng
Sản phẩm hỗ trợ đắc lực trong việc kiểm tra kích thước các loại bánh răng nhỏ hoặc các trục có khía nhám (knurling) để đảm bảo độ chính xác lắp ghép
Thiết bị cũng được sử dụng trong phòng thí nghiệm để đo sự giãn nở hoặc biến dạng của các phôi trụ dưới tác động của nhiệt hoặc áp suất
Ưu điểm nổi bật
Khả năng đo trực tiếp đường kính ngoài của vật thể có số cánh lẻ giúp loại bỏ các sai số hệ thống khi phải đo gián tiếp qua nhiều công đoạn
Độ chính xác cực cao thường đạt mức 0.001mm giúp kiểm soát dung sai của các dụng cụ cắt gọt cao cấp một cách tuyệt đối
Màn hình LCD điện tử hiển thị số liệu tức thì giúp giảm thiểu sai sót do việc đọc nhầm vạch chia cơ khí và tăng tốc độ kiểm soát chất lượng (QC)
Chức năng chuyển đổi mm/inch và thiết lập điểm không (Zero) linh hoạt giúp người thợ dễ dàng thao tác với nhiều tiêu chuẩn bản vẽ khác nhau
Cấu tạo mỏ chữ V giúp tự động định tâm chi tiết vào đúng trục đo, đảm bảo tính lặp lại của kết quả đo giữa các lần kiểm tra khác nhau
Cấu tạo chi tiết
Khung chữ U cường độ cao có lớp cách nhiệt bảo vệ để tránh giãn nở nhiệt do hơi ấm từ tay người sử dụng
Mỏ đo cố định hình chữ V (V-Anvil) được làm từ thép hợp kim hoặc carbide chống mài mòn, có góc mở chuẩn 60 độ (cho 3 lưỡi) hoặc 108 độ (cho 5 lưỡi)
Trục đo di động (Spindle) có mặt đầu phẳng truyền thống, di chuyển tịnh tiến để ép vào đỉnh của các lưỡi cắt
Bộ hiển thị điện tử gồm màn hình LCD, ngăn chứa pin và các nút nhấn chức năng như Power, Zero, mm/in
Núm vặn tinh chỉnh (Ratchet Stop) giúp duy trì lực kẹp tiêu chuẩn đồng nhất, tránh làm mẻ lưỡi cắt của dụng cụ khi đo
Vít khóa (Locking nut) dùng để cố định trục đo khi cần giữ kích thước để đối chiếu hoặc ghi chép dữ liệu
Lưu ý khi sử dụng
Phải lựa chọn loại panme có góc mỏ chữ V phù hợp với số lưỡi cắt của chi tiết (ví dụ: góc 60 độ dùng cho dụng cụ 3 lưỡi, góc 108 độ dùng cho 5 lưỡi)
Vệ sinh sạch sẽ rãnh chữ V và mặt đầu trục đo trước khi sử dụng vì mạt sắt bám vào rãnh chữ V sẽ gây sai số hình học rất lớn
Khi đặt dụng cụ cắt vào mỏ đo, cần đảm bảo lưỡi cắt tiếp xúc đều với cả hai vách của chữ V và đỉnh lưỡi còn lại tiếp xúc vuông góc với trục đo phẳng
Luôn sử dụng núm vặn tinh chỉnh để siết thước nhằm bảo vệ các lưỡi cắt sắc bén của chi tiết không bị sứt mẻ do lực kẹp quá mạnh
Sử dụng thanh mẫu chuẩn (Cylindrical Plug Gauge) đi kèm để kiểm tra và hiệu chuẩn lại điểm không thường xuyên trước mỗi ca làm việc
Bảo quản thiết bị trong hộp chuyên dụng và bôi dầu chống rỉ nếu không sử dụng lâu ngày, đặc biệt lưu ý không để rãnh chữ V bị trầy xước
