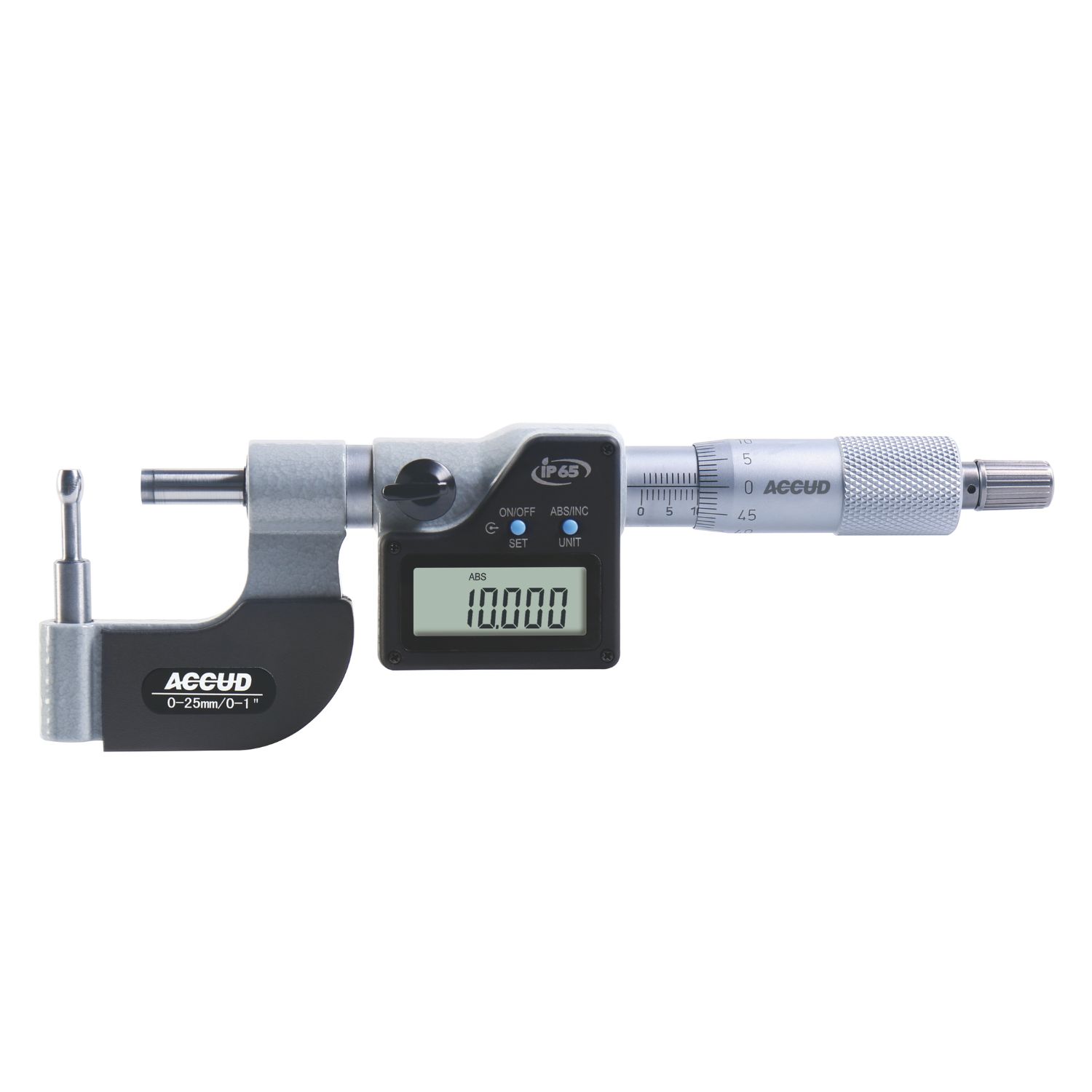

PANME ĐO ỐNG CÓ MỎ ĐO DẠNG TRỤ ĐIỆN TỬ ACCUD380

PANME ĐO ỐNG CÓ MỎ ĐO DẠNG TRỤ ĐIỆN TỬ ACCUD380

Panme đo ống có mỏ đo dạng trụ điện tử là gì

Đây là loại panme mà phần mỏ đo cố định (anvil) có dạng một thanh trụ đứng, thay vì dạng phẳng như panme thông thường

Thiết kế này cho phép mỏ đo dạng trụ tiếp xúc vào mặt trong của ống tại một điểm duy nhất, giúp việc xác định độ dày thành ống trở nên chính xác mà không bị cấn bởi độ cong của bề mặt

Kết quả đo được hiển thị trực tiếp trên màn hình LCD dưới dạng con số điện tử, giúp loại bỏ hoàn toàn các lỗi đọc vạch chia cơ khí và nâng cao tốc độ kiểm tra

Ứng dụng trong lĩnh vực cơ khí

Ứng dụng quan trọng nhất là đo độ dày thành của các loại ống thép, ống đồng, hoặc ống nhựa trong các hệ thống dẫn lưu chất yêu cầu chịu áp lực

Dụng cụ được dùng để đo khoảng cách từ tâm lỗ đến mép ngoài của các chi tiết có lỗ trụ hẹp mà các loại panme thông thường không thể luồn vào được

Trong ngành sản xuất vòng bi hoặc bạc lót, thiết bị này giúp kiểm tra độ dày của các chi tiết dạng nhẫn với độ chính xác ở mức micron

Nó được sử dụng để kiểm tra sự đồng nhất của độ dày thành ống tại nhiều vị trí khác nhau để phát hiện các khuyết tật trong quá trình đùn hoặc cán kim loại

Thiết bị cũng hỗ trợ đo các chi tiết có biên dạng cong lồi như các loại đai ốc đặc biệt hoặc các bộ phận khung sườn của thiết bị y tế

Ưu điểm nổi bật

Mỏ đo dạng trụ cho phép đo chính xác các chi tiết có bán kính nhỏ mà panme mỏ phẳng không thể thực hiện được do hiện tượng tiếp xúc mặt gây sai số

Màn hình LCD hiển thị số lớn giúp người vận hành đọc kết quả ngay lập tức, hỗ trợ tốt cho việc kiểm tra hàng loạt trong dây chuyền sản xuất

Chế độ chuyển đổi đơn vị mm/inch linh hoạt và tính năng thiết lập điểm không (ZERO) giúp việc đo so sánh giữa các mẫu vật trở nên cực kỳ đơn giản

Cấp bảo vệ tiêu chuẩn (thường là IP65) giúp thiết bị hoạt động bền bỉ trong môi trường có nhiều bụi bẩn và tia nước bắn từ dung dịch làm mát

Độ chính xác và độ lặp lại cực cao giúp đảm bảo chất lượng sản phẩm đáp ứng các tiêu chuẩn khắt khe nhất của ngành cơ khí chính xác

Cấu tạo chi tiết

Khung chữ U được chế tạo từ thép đúc hoặc hợp kim cứng, thường có lớp phủ cách nhiệt để tránh ảnh hưởng của nhiệt độ cơ thể người đo lên độ chính xác

Mỏ đo cố định (Anvil) có dạng trụ đứng được làm từ hợp kim cứng chống mài mòn cao

Mỏ đo di động (Spindle) có dạng phẳng tiêu chuẩn, di chuyển tịnh tiến nhờ cơ cấu trục vít chính xác bên trong

Bộ hiển thị LCD tích hợp các nút bấm chức năng như On/Off, Zero, mm/in và cổng xuất dữ liệu (Data Output)

Núm vặn tinh chỉnh (Ratchet Stop) giúp tạo ra lực kẹp tiêu chuẩn và đồng nhất giữa các lần đo khác nhau

Vít khóa dùng để cố định vị trí của trục đo khi cần giữ kết quả để quan sát kỹ hơn

Lưu ý khi sử dụng

Trước khi đo cần vệ sinh sạch bề mặt mỏ trụ và mỏ phẳng cũng như bề mặt ống để tránh dầu mỡ và mạt sắt làm sai lệch kết quả đo

Khi đưa mỏ trụ vào lòng ống, phải đảm bảo thanh trụ vuông góc với trục của ống để điểm tiếp xúc là ngắn nhất (độ dày thực tế)

Sử dụng núm vặn tinh chỉnh (Ratchet Stop) để siết thước thay vì vặn trực tiếp ống xoay, việc này giúp lực đo luôn ổn định và không làm hỏng cơ cấu ren bên trong

Định kỳ kiểm tra điểm không bằng cách khép kín thước hoặc sử dụng các ống mẫu chuẩn (Standard Rod) để hiệu chuẩn lại cảm biến điện tử

Tránh va chạm mạnh vào phần mỏ trụ vì thiết kế dạng thanh đứng này nhạy cảm với các lực tác động ngang hơn so với mỏ đo phẳng
