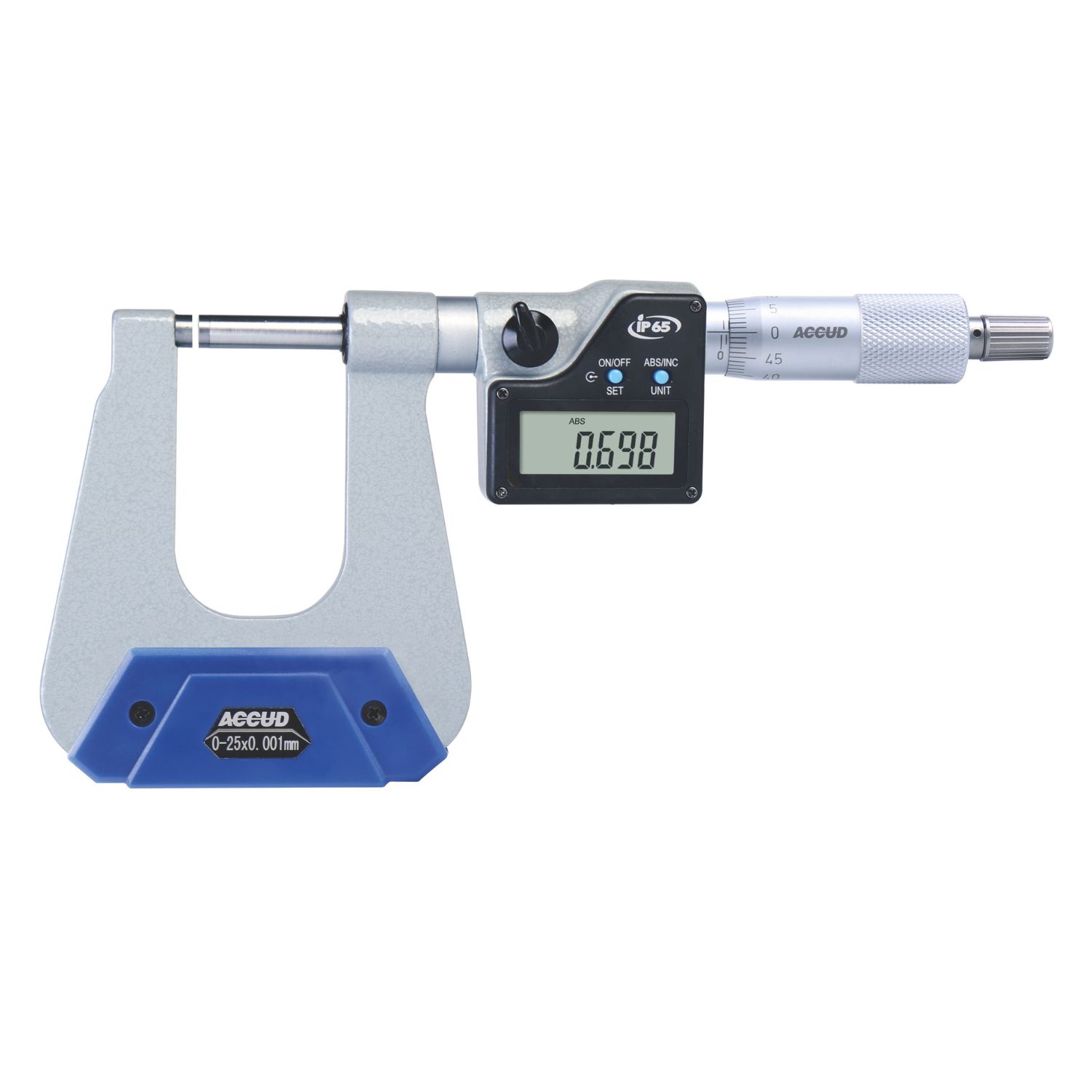

PANME ĐIỆN TỬ ĐO CHIỀU DÀY KIM LOẠI ACCUD350-11
Panme điện tử đo chiều dày kim loại là gì
Đây là một biến thể của panme tiêu chuẩn nhưng sở hữu khung chữ U có độ mở (họng thước) rất sâu, cho phép đưa đầu đo vào sâu bên trong thân tấm kim loại thay vì chỉ đo được ở mép ngoài
Thiết bị sử dụng hệ thống cảm biến điện tử để tính toán khoảng cách giữa hai đầu đo và hiển thị kết quả trực tiếp trên màn hình LCD với độ phân giải thường đạt mức $0.001mm$
Tùy theo yêu cầu, đầu đo có thể là dạng phẳng (đo tấm phẳng) hoặc dạng cầu (đo tấm cong) để đảm bảo diện tích tiếp xúc chính xác nhất
Ứng dụng trong lĩnh vực cơ khí
Ứng dụng chủ chốt là đo độ dày của thép tấm, tôn lợp, nhôm tấm trong quá trình kiểm tra vật tư đầu vào tại các xưởng gia công cơ khí và đóng tàu
Sử dụng trong ngành sản xuất ô tô để kiểm tra độ dày của các tấm vỏ xe, khung sườn sau khi dập để đảm bảo tiêu chuẩn an toàn và chịu lực
Kiểm tra độ dày thành của các chi tiết có kích thước lớn hoặc các hốc sâu mà các loại panme thông thường không thể với tới do vướng khung thước
Trong lĩnh vực chế tạo bồn bể áp lực, thiết bị giúp kiểm tra sự đồng nhất về độ dày của vật liệu tại nhiều điểm khác nhau trên bề mặt tấm kim loại lớn
Ứng dụng trong các phòng thí nghiệm để đo độ biến dạng hoặc độ mài mòn của các tấm mẫu vật liệu sau khi trải qua các thử nghiệm cơ tính
Ưu điểm nổi bật
Khung thước họng sâu (Deep Throat): Cho phép đo sâu vào bên trong tấm kim loại (có thể lên tới $50mm, 100mm$ hoặc hơn), giúp kiểm soát độ dày toàn diện bề mặt phôi
Độ chính xác tuyệt đối: Với khả năng hiển thị đến $3$ chữ số thập phân ($0.001mm$), thiết bị loại bỏ hoàn toàn các sai số ước lượng thường gặp ở thước cặp
Màn hình hiển thị số tức thì: Giúp người vận hành đọc kết quả nhanh chóng, không bị nhầm lẫn vạch chia và tăng hiệu suất làm việc lên gấp nhiều lần
Tính năng thông minh: Chức năng ZERO giúp đo so sánh dung sai, chức năng HOLD giữ giá trị đo ở những vị trí khuất và khả năng chuyển đổi hệ mm/inch linh hoạt
Độ bền và độ tin cậy: Các mặt đo thường được tôi cứng hoặc phủ Carbide để chống mài mòn khi ma sát liên tục với bề mặt kim loại thô
Cấu tạo chi tiết
Khung thước chữ U: Thường có kích thước lớn và sâu, được làm bằng thép đúc cường độ cao để tránh hiện tượng võng khi đo ở tầm xa
Mỏ đo cố định (Anvil): Có thể là dạng phẳng hoặc dạng cầu, được gắn chắc chắn vào đầu khung thước
Trục đo di động (Spindle): Di chuyển tịnh tiến nhờ cơ cấu ren chính xác, tiếp xúc trực tiếp với bề mặt kim loại cần đo
Bộ hiển thị điện tử: Bao gồm màn hình LCD hiển thị số, các phím chức năng (On/Off, Zero, mm/in) và cổng xuất dữ liệu ra máy tính (SPC)
Núm vặn tinh chỉnh (Ratchet Stop): Bộ phận tạo lực ép tiêu chuẩn giúp kết quả đo luôn đồng nhất, không phụ thuộc vào lực tay của từng người
Vít khóa (Locking Screw): Dùng để cố định trục đo khi cần giữ kết quả để quan sát hoặc kiểm tra lại
Lưu ý khi sử dụng
Vệ sinh bề mặt vật liệu: Cần lau sạch gỉ sét, bụi bẩn hoặc dầu mỡ trên tấm kim loại tại điểm đo để tránh sai số (một lớp gỉ mỏng cũng có thể làm tăng kết quả thêm vài micron)
Giữ thước vuông góc: Khi đưa họng thước vào sâu, phải đảm bảo trục đo luôn vuông góc với mặt phẳng tấm kim loại để lấy được trị số độ dày ngắn nhất và chính xác nhất
Sử dụng núm tinh chỉnh: Luôn xoay núm Ratchet cho đến khi nghe tiếng "tạch tạch" để dừng, tuyệt đối không vặn mạnh ống xoay chính vì lực ép quá lớn sẽ làm biến dạng khung thước họng sâu
Kiểm tra điểm không (Zero): Trước mỗi phiên làm việc, cần khép mỏ đo để kiểm tra điểm 0 hoặc sử dụng các tấm mẫu chuẩn để hiệu chuẩn cảm biến điện tử
Cẩn thận với độ võng: Đối với loại panme có họng cực sâu, trọng lượng của khung có thể gây ra hiện tượng võng nhẹ, nên hỗ trợ đỡ thân thước bằng cả hai tay hoặc gá lên giá đỡ chuyên dụng
Bảo quản: Sau khi sử dụng, lau sạch bằng vải mềm, bôi dầu chống rỉ lên mỏ đo và cất vào hộp nhựa chống sốc để bảo vệ mạch điện tử và khung thước
