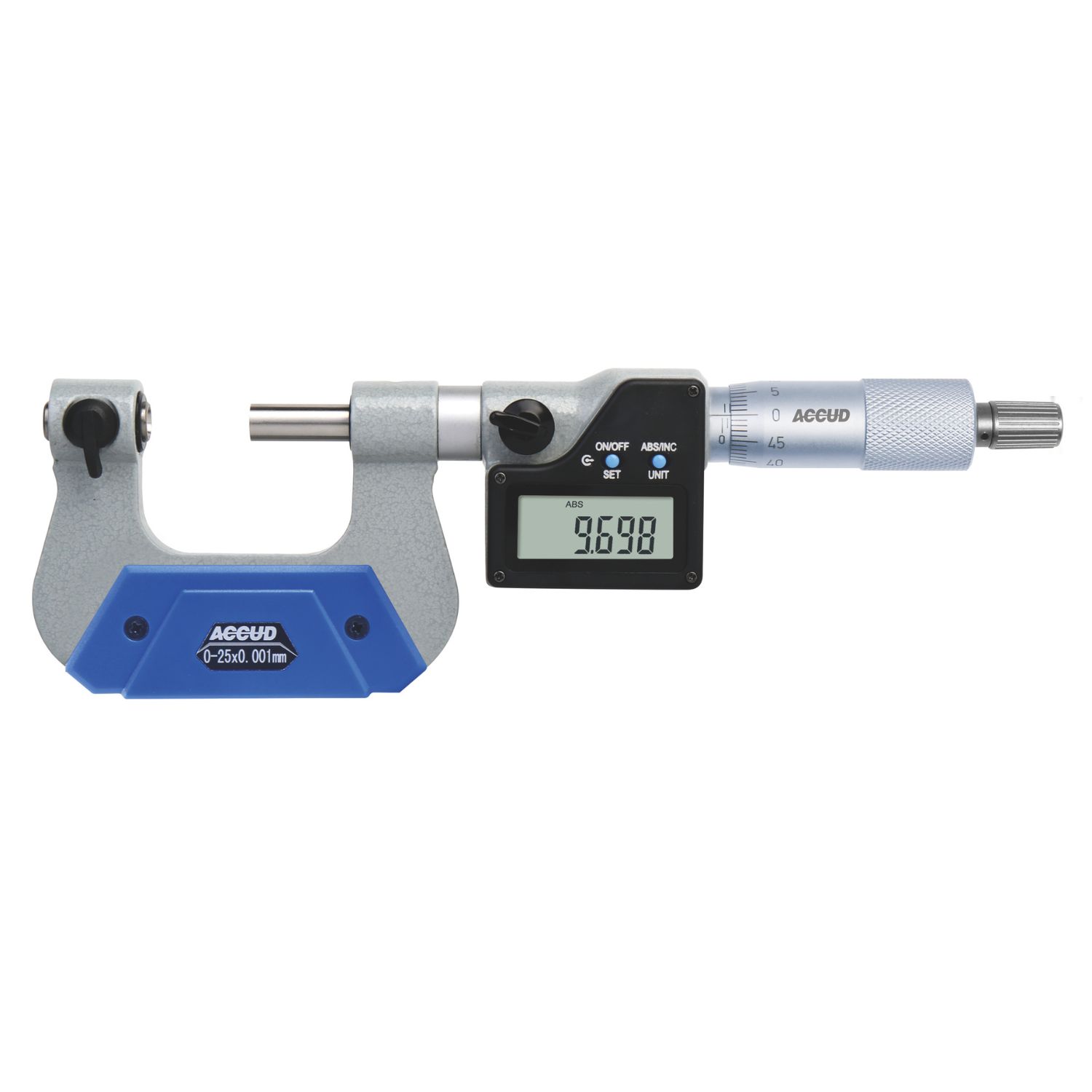

PANME ĐIỆN TỬ ĐA NĂNG ACCUD302-01
-
PANME ĐIỆN TỬ ĐA NĂNG LÀ GÌ
Đây là dòng dụng cụ đo lường cao cấp tích hợp nhiều bộ đầu đo có thể thay thế được trên cùng một thân thước duy nhất.
Thay vì chỉ có một cặp mỏ đo cố định, thiết bị này cho phép tháo lắp các loại đầu đo khác nhau như đầu phẳng, đầu cầu, đầu nhọn, hoặc đầu dạng đĩa.
Kết quả đo được xử lý qua hệ thống cảm biến điện tử và hiển thị trực tiếp lên màn hình LCD với độ phân giải siêu mịn 0.001mm.
Sự "đa năng" của nó nằm ở việc một chiếc thước có thể đảm nhận vai trò của 5 đến 7 loại panme chuyên dụng khác nhau.
-
ỨNG DỤNG TRONG LĨNH VỰC CƠ KHÍ
Đo độ dày vách ống, độ dày tấm kim loại, và đường kính các rãnh hẹp chỉ bằng thao tác thay đổi đầu đo phù hợp.
Kiểm tra kích thước các chi tiết có hình dạng phức tạp trong khuôn mẫu như các hốc sâu, gờ bậc hoặc các bề mặt cong.
Đo khoảng cách pháp tuyến chung của bánh răng bằng cách lắp đầu đo dạng đĩa tròn.
Xác định kích thước các bước ren hoặc đường kính đáy rãnh then bằng các đầu đo dạng nhọn hoặc dạng nón.
Sử dụng trong các phòng thí nghiệm đo lường hoặc xưởng cơ khí chính xác để tối ưu hóa chi phí đầu tư dụng cụ đo.
-
ƯU ĐIỂM NỔI BẬT
Tính kinh tế cực cao: Chỉ cần đầu tư một thân thước và bộ đầu đo đi kèm thay vì phải mua nhiều chiếc panme chuyên dụng đắt tiền.
Linh hoạt tuyệt đối: Khả năng chuyển đổi nhanh chóng giữa các chế độ đo khác nhau ngay tại hiện trường sản xuất.
Độ chính xác điện tử: Màn hình hiển thị số giúp loại bỏ sai số đọc vạch chia và hỗ trợ các tính năng thông minh như giữ giá trị (Hold), thiết lập giá trị chuẩn (Preset).
Lưu trữ và xuất dữ liệu: Thường tích hợp cổng SPC để kết nối với máy tính, giúp lập báo cáo kiểm tra chất lượng (QC) tự động.
Độ bền và ổn định: Khung thước được chế tạo từ thép hợp kim cao cấp, các đầu đo thường được phủ Carbide chống mài mòn.
-
CẤU TẠO
Khung chữ U: Thiết kế chắc chắn, có khả năng chịu lực tốt và được ốp miếng cách nhiệt để tránh giãn nở nhiệt từ tay người.
Trục đo (Spindle): Phần chuyển động tịnh tiến có cơ cấu kẹp hoặc ren vít ở đầu để lắp các mũi đo thay thế.
Bộ đầu đo thay thế (Interchangeable Anvils): Bao gồm nhiều cặp đầu đo với các hình dạng khác nhau (phẳng, cầu, đĩa, nhọn, nêm).
Bộ hiển thị điện tử: Màn hình LCD lớn và các nút bấm chức năng (Zero, On/Off, mm/inch, Hold).
Núm vặn tinh chỉnh (Ratchet Stop): Đảm bảo áp lực đo luôn ổn định cho dù thay đổi bất kỳ loại đầu đo nào.
Vít khóa: Cố định trục đo sau khi đã lấy được kích thước để thuận tiện cho việc đọc số.
-
LƯU Ý KHI SỬ DỤNG
Vệ sinh cực sạch phần khớp nối giữa thân thước và đầu đo thay thế, chỉ cần một hạt bụi nhỏ tại khớp nối này cũng làm kết quả đo sai lệch hoàn toàn.
Mỗi khi thay đổi cặp đầu đo mới, bắt buộc phải thực hiện lại thao tác hiệu chuẩn điểm không (Zero Setting) bằng thanh mẫu chuẩn đi kèm.
Lựa chọn cặp đầu đo đối xứng nhau để đảm bảo trục đo luôn nằm trên một đường thẳng, tránh gây sai số hình học.
Khi tháo lắp đầu đo, cần thao tác nhẹ nhàng, không dùng kìm hoặc dụng cụ cứng để siết quá mạnh làm hỏng ren hoặc bề mặt định vị của đầu đo.
Bảo quản các đầu đo nhỏ trong hộp chuyên dụng sau khi dùng, tránh để lẫn lộn dẫn đến rơi rớt hoặc va chạm làm trầy xước bề mặt đo rà bóng.
Thường xuyên kiểm tra tình trạng pin trên màn hình để đảm bảo cảm biến điện tử luôn hoạt động ổn định nhất.
Lau khô và bôi dầu bảo quản lên cả thân thước lẫn tất cả các đầu đo thay thế trước khi cất vào hộp sau mỗi ca làm việc.
