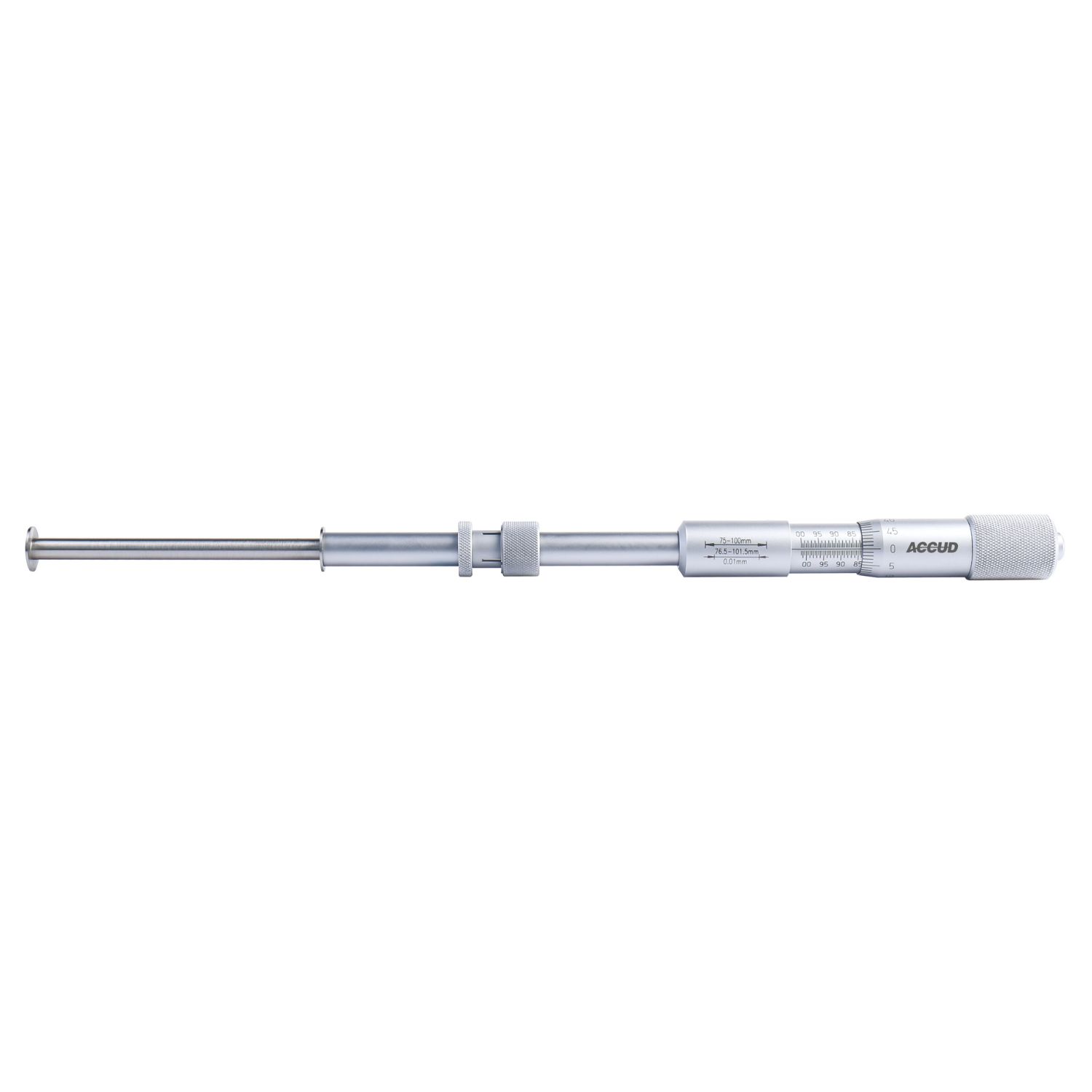

PANME ĐO RÃNH ACCUD344-01
-
PANME ĐO RÃNH LÀ GÌ
Là loại panme chuyên dụng có thiết kế mỏ đo dạng đĩa mỏng hoặc dạng lưỡi dẹt để có thể lọt vào các rãnh hẹp trên chi tiết máy
Thiết bị này cho phép đo độ rộng của các rãnh, khoảng cách giữa các rãnh hoặc đường kính tại vị trí rãnh mà panme thông thường không thể tiếp cận
Kích thước của đĩa đo thường được thiết kế rất mỏng để có thể đo được cả những rãnh có bề ngang chỉ từ 0.5mm đến 1mm
Sản phẩm có cả phiên bản cơ khí truyền thống và phiên bản điện tử kỹ thuật số để phục vụ các yêu cầu độ chính xác khác nhau
-
ỨNG DỤNG TRONG LĨNH VỰC CƠ KHÍ
Đo độ rộng của các rãnh then, rãnh vòng trên trục máy hoặc các rãnh lắp vòng đệm (O-ring)
Kiểm tra đường kính chân ren hoặc đường kính tại các vị trí rãnh thoát dao sau khi tiện
Xác định khoảng cách từ mặt đầu chi tiết đến vị trí của rãnh bên trong lỗ hoặc trên trục
Đo độ dày của các vách ngăn mỏng nằm giữa hai rãnh song song trên các chi tiết thủy lực hoặc khí nén
Sử dụng trong chế tạo khuôn mẫu để kiểm tra các vị trí khe hẹp yêu cầu dung sai lắp ghép khắt khe
-
ƯU ĐIỂM NỔI BẬT
Thiết kế mỏ đo dạng đĩa giúp tăng diện tích tiếp xúc với thành rãnh, đảm bảo phép đo vuông góc và ổn định hơn
Khả năng đo linh hoạt cả kích thước ngoài (đường kính rãnh) và kích thước trong (độ rộng rãnh) trên cùng một thiết bị
Độ chính xác rất cao với vạch chia thường đạt mức 0.01mm, giúp kiểm soát tốt các thông số hình học phức tạp
Cơ cấu ren vít tinh vi cho phép dịch chuyển đầu đo mượt mà, giúp người thợ cảm nhận được điểm tiếp xúc một cách nhạy bén
Vật liệu chế tạo cao cấp chống gỉ sét và chống mài mòn tốt, duy trì độ mỏng của đĩa đo qua thời gian dài sử dụng
-
CẤU TẠO
Khung thước bền bỉ được thiết kế để tạo sự cân bằng khi cầm nắm và thao tác trong không gian hẹp
Trục đo (Spindle) và đe (Anvil) có phần đầu được gia công thành dạng đĩa tròn phẳng và siêu mỏng
Thanh truyền động hai chiều đặc biệt giúp điều khiển cả hai mặt của đĩa đo khi đo rãnh trong và rãnh ngoài
Vành xoay (Thimble) có tích hợp thang đo phụ và núm vặn tinh chỉnh để kiểm soát lực ép khi đo
Màn hình LCD (đối với dòng điện tử) hiển thị kết quả đo ngay lập tức và hỗ trợ tính năng thiết lập điểm không tại vị trí bất kỳ
Vít khóa dùng để cố định vị trí đĩa đo khi cần lấy thước ra khỏi chi tiết để đọc kết quả
-
LƯU Ý KHI SỬ DỤNG
Cần vệ sinh cực kỳ cẩn thận hai mặt của đĩa đo vì các mảnh vụn kim loại nhỏ bám vào đĩa mỏng rất khó phát hiện nhưng gây sai số lớn
Khi đưa đĩa đo vào rãnh, phải thao tác hết sức nhẹ nhàng để tránh làm cong hoặc sứt mẻ cạnh của đĩa đo vốn rất mỏng
Tuyệt đối không dùng lực vặn mạnh khi đĩa đo đã nằm trong rãnh vì áp lực quá lớn có thể làm biến dạng đĩa, dẫn đến hỏng thước hoàn toàn
Luôn kiểm tra độ song song của hai mặt đĩa đo bằng cách sử dụng căn mẫu chuẩn định kỳ
Tránh xoay chi tiết khi đĩa đo đang kẹp chặt trong rãnh để ngăn ngừa hiện tượng mài mòn bề mặt đĩa
