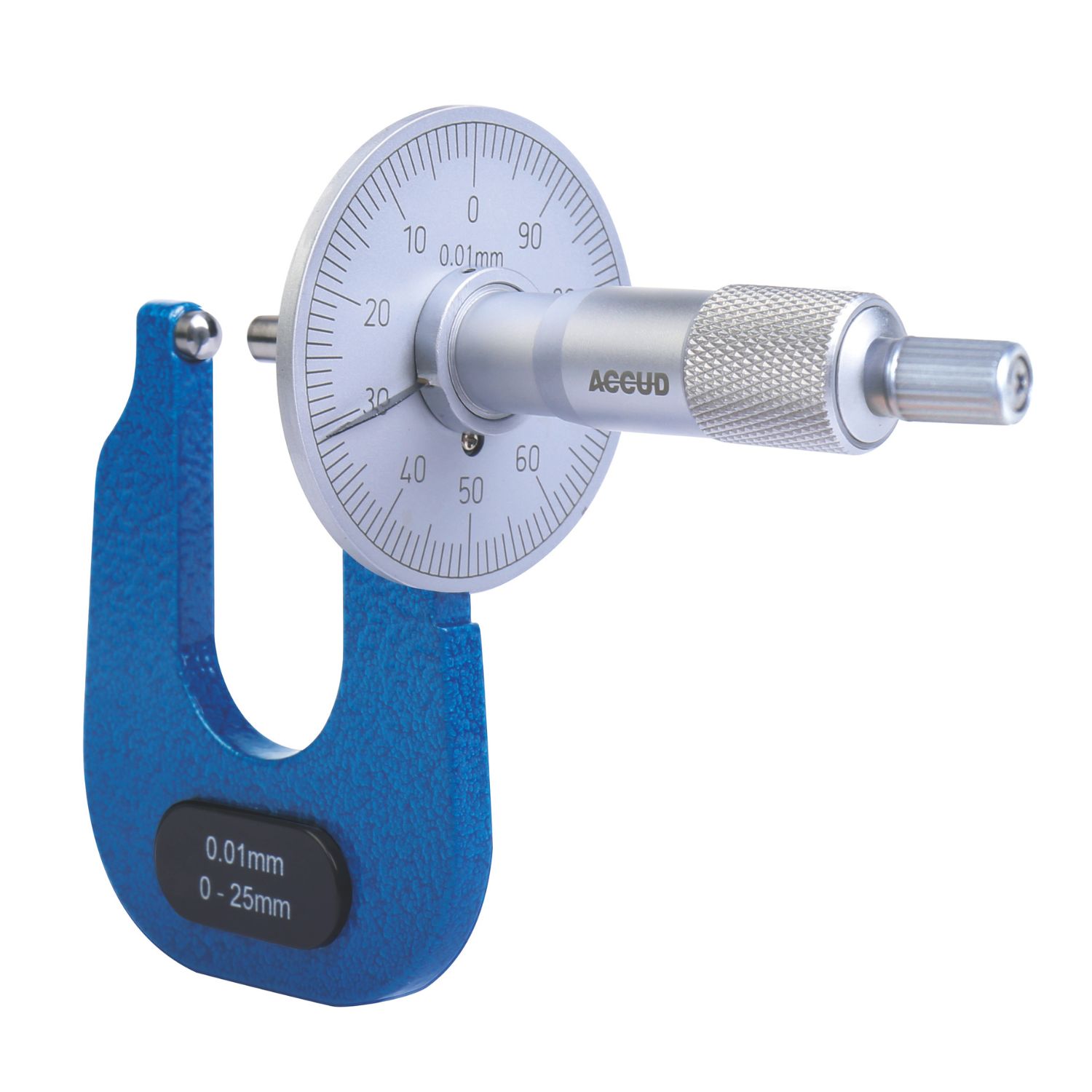

PANME ĐO TẤM KIM LOẠI ACCUD347-01
1 PHÂN LOẠI VÀ ĐỊNH NGHĨA
Đây là dòng panme đo ngoài chuyên dụng có thiết kế khung chữ U cực sâu nhằm mục đích đo độ dày tại các vị trí nằm sâu bên trong bề mặt của tấm kim loại
Điểm khác biệt lớn nhất so với các loại panme thông thường là khoảng cách từ trục đo đến đáy khung thước rất lớn giúp nó có thể vươn xa vào tâm của các tấm phôi rộng
Thiết bị này cho phép kiểm tra độ đồng nhất về độ dày của vật liệu tấm với độ chính xác cơ khí đạt mức 0.01mm hoặc 0.001mm
2 ỨNG DỤNG TRONG LĨNH VỰC CƠ KHÍ
Sử dụng phổ biến trong các xưởng cán nóng hoặc cán nguội để kiểm tra độ dày của thép tấm, nhôm tấm ngay sau khi ra lò
Đo độ dày của các chi tiết vỏ máy, thân xe ô tô hoặc các tấm vỏ máy bay yêu cầu kiểm soát trọng lượng và độ bền khắt khe
Kiểm tra các phôi tấm sau khi dập hoặc chấn để đảm bảo vật liệu không bị giãn mỏng quá mức tại các vị trí quan trọng
Ứng dụng trong việc phân loại và kiểm kho các loại tấm kim loại có độ dày gần giống nhau giúp tránh nhầm lẫn trong sản xuất
3 ƯU ĐIỂM NỔI BẬT
Khả năng đo sâu vượt trội giúp người dùng lấy được dữ liệu độ dày tại trung tâm tấm phôi thay vì chỉ đo được ở phần mép biên
Độ ổn định cực cao nhờ khung thước dày dặn được đúc bằng gang hoặc thép hợp kim giúp chống lại sự biến dạng khi đo ở tầm xa
Bề mặt đo của đe và trục đo thường có diện tích lớn hơn hoặc được bo tròn tùy phiên bản để bảo vệ bề mặt tấm kim loại không bị trầy xước
Hệ thống vạch chia hoặc màn hình điện tử rõ nét giúp việc đọc thông số trở nên nhanh chóng và chính xác tuyệt đối
4 CẤU TẠO
Khung thước (Frame) có thiết kế hình chữ U đặc biệt với chiều sâu khoét cực lớn (thường từ 50mm đến 150mm hoặc hơn)
Mặt đo của đe (Anvil) và trục đo (Spindle) thường được gắn hợp kim cứng Carbide để tăng khả năng chống mài mòn khi trượt trên bề mặt kim loại
Ống lót (Sleeve) và vành xoay (Thimble) chứa cơ cấu ren vít tinh vi với bước ren chuẩn để chuyển đổi chuyển động quay thành giá trị chiều dài
Núm vặn tinh chỉnh (Ratchet Stop) giúp người dùng duy trì một áp lực đo nhẹ nhàng và đồng nhất lên bề mặt tấm kim loại
Vít khóa (Lock nut) cho phép cố định vị trí trục đo để lưu giữ giá trị đo sau khi rút thước ra khỏi tấm phôi lớn
5 LƯU Ý KHI SỬ DỤNG
Cần vệ sinh thật sạch bề mặt tấm kim loại tại vị trí đo vì bụi bẩn hoặc lớp vảy cán thép có thể làm sai lệch kết quả đo hàng chục micron
Do khung thước rất sâu và nặng, cần cầm thước bằng cả hai tay hoặc sử dụng giá đỡ chuyên dụng để tránh làm vặn khung gây sai số
Phải sử dụng núm tinh chỉnh để ép mỏ đo, tuyệt đối không vặn trực tiếp bằng vành xoay vì lực ép quá lớn có thể làm lún bề mặt tấm kim loại mềm
Thực hiện kiểm tra điểm 0 định kỳ và chú ý đến sự giãn nở nhiệt của khung thước nếu làm việc trong môi trường nhà máy có nhiệt độ cao
Sau khi sử dụng xong nên lau sạch dầu mỡ và mồ hôi tay trên khung thước trước khi cất vào hộp bảo quản để tránh gỉ sét diện rộng
